PAE系ポリマーセメントモルタルを用いたコンクリート構造物の補修・補強工法
PSR工法

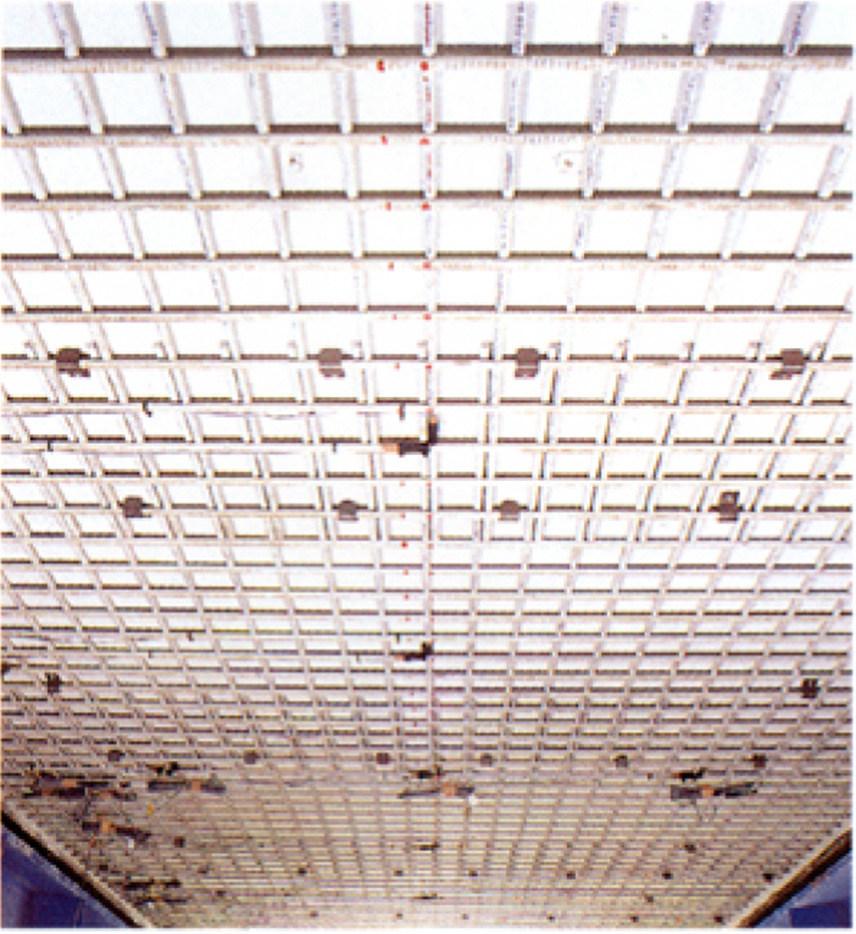

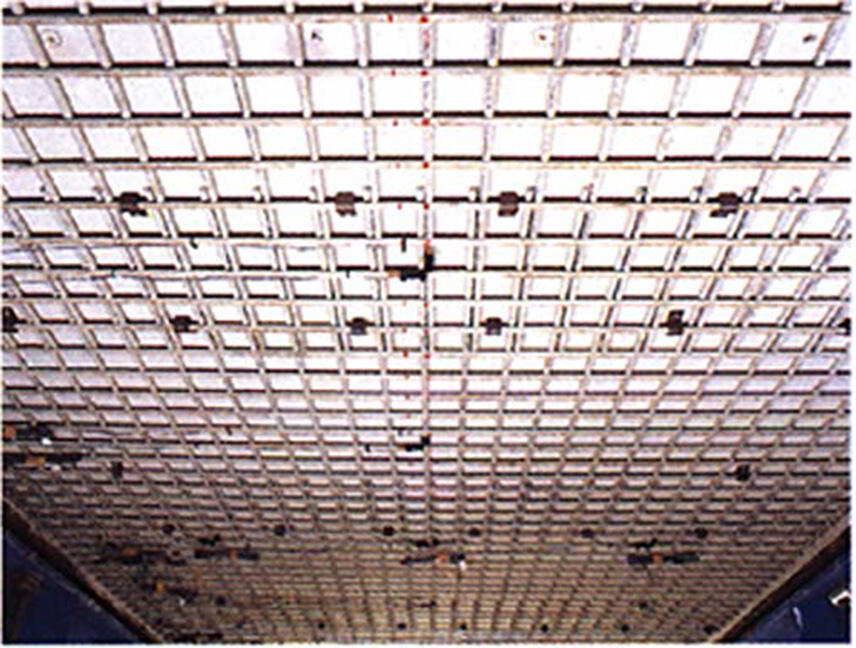

PSR工法は、補強用の鉄筋をRC床版の下面に取り付けた後、マグネラインで既設の床版と完全に一体化させるエ法です。弾性的でフレキシブルな構造体の形成により、曲げ及びせん断に対する補強効果が同時に得られ、また、マネラインの防蝕効果により耐久性も向上します。
PSR工法は、S61年に（財）土木研究センターにおいて「曲け供試体による疲労試験」を行うことからはじまり、国内ではいち早く、大阪大学で「輪荷重走行試験機による疲労耐久性試験」を行い疲労耐久性能が確認され建設省のバイロット事業をはじめ、敬々の施工実績を重ねた上に、平成11年と12年に建設省土木研究所にて実験を行いました。
PSR工法の特長
床版下面からの施工のため、交通開放したまま、施工できます。
現床版を補強する工法なので、産業廃棄物を出しません。
天候の影響を受けずに施工ができます。
工事中の騒音や振動が無いため周辺に迷惑を かけません。
補強後は目視点検ができます。

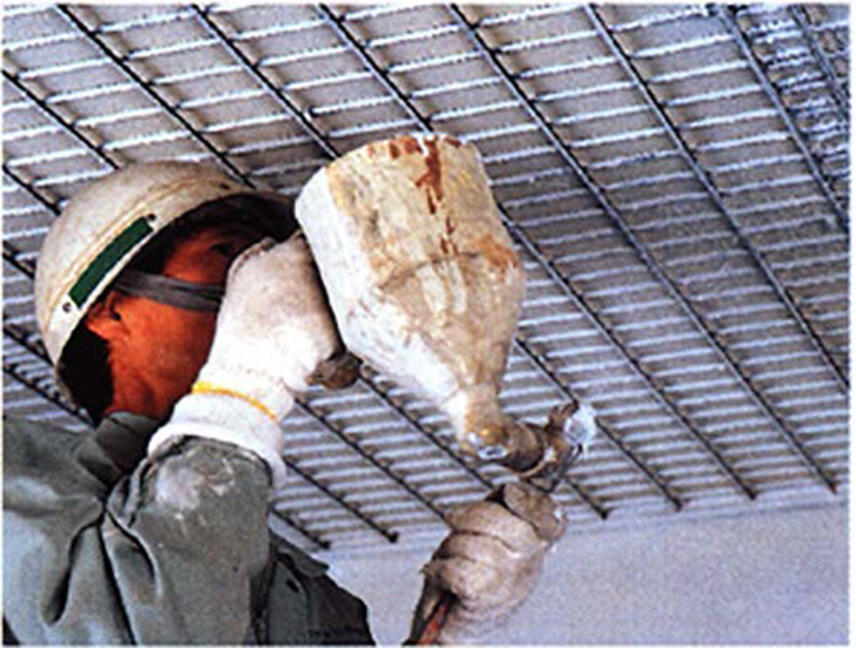

補強と同時に防錆・防蝕効果があります。
橋面上部より雨水が浸入しても水を滞留させません。
補強に必要な耐力（不足鉄筋最）はRC理論によ り求める事ができます。
PSR工法の疲労耐久性試験

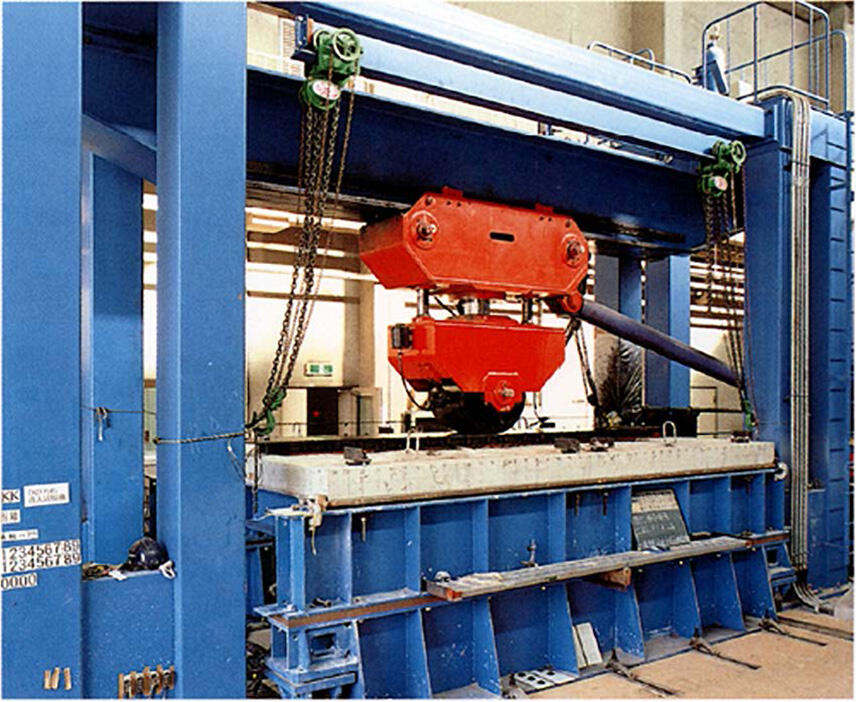

違註省土木研究所における輪荷重走行試験

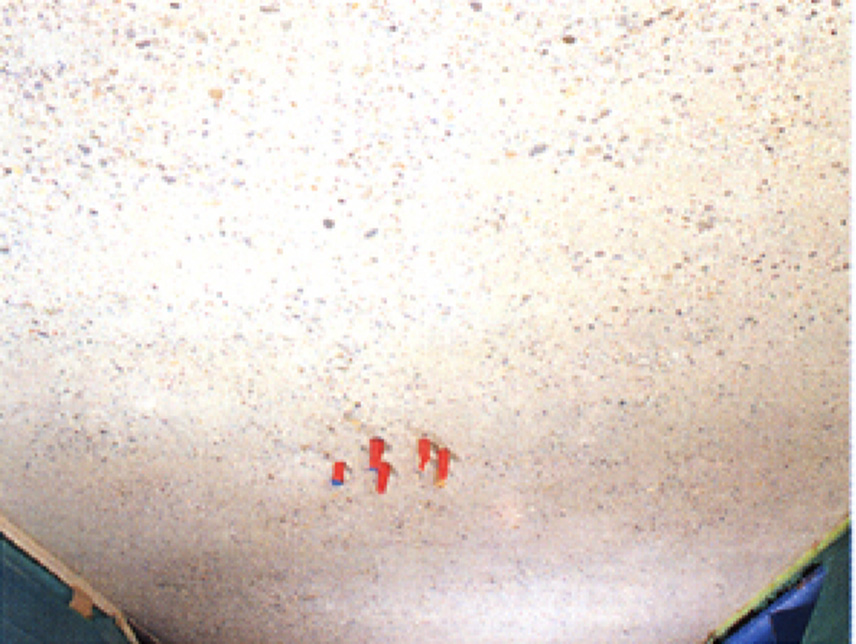

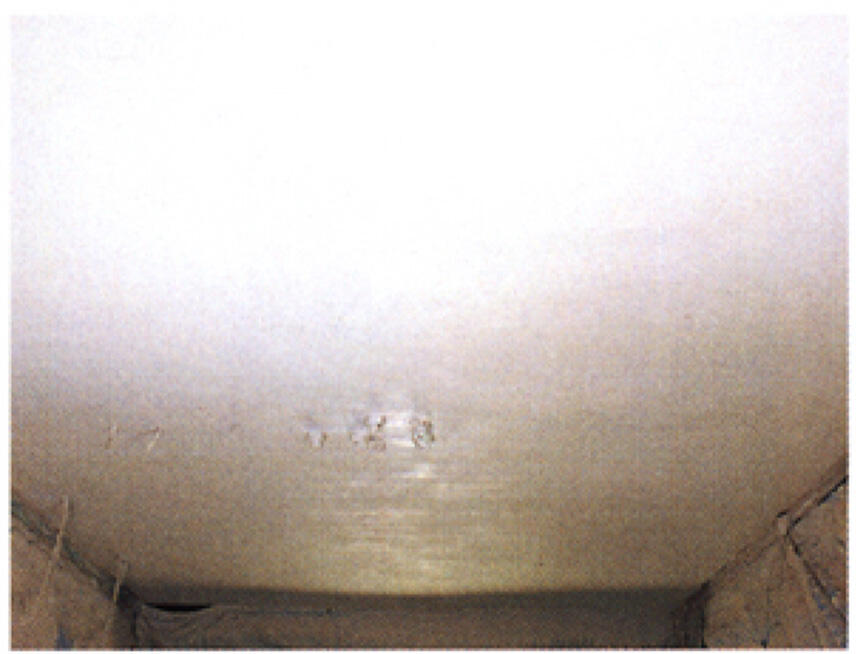

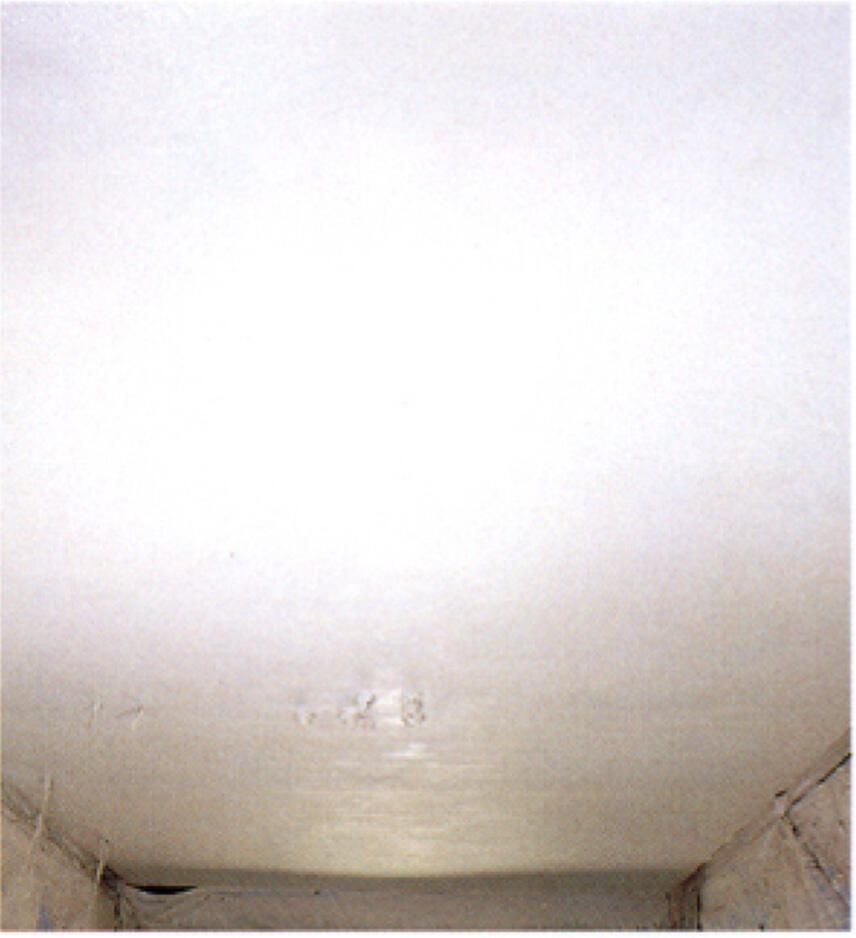

施工例（土研）

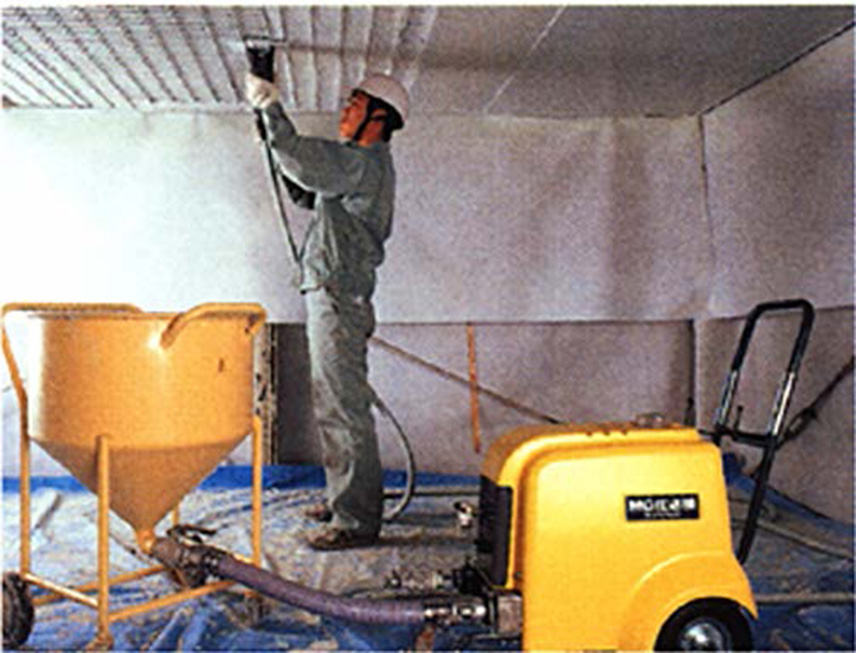

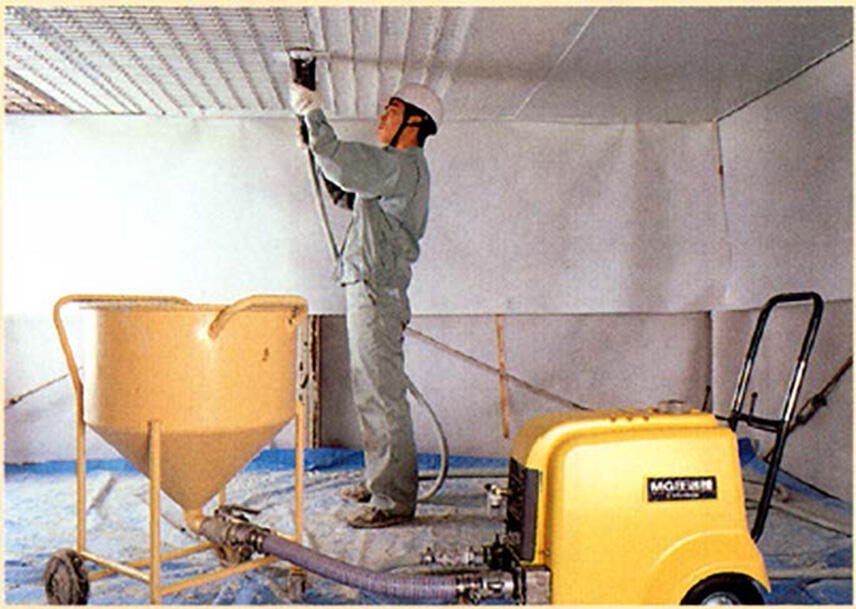

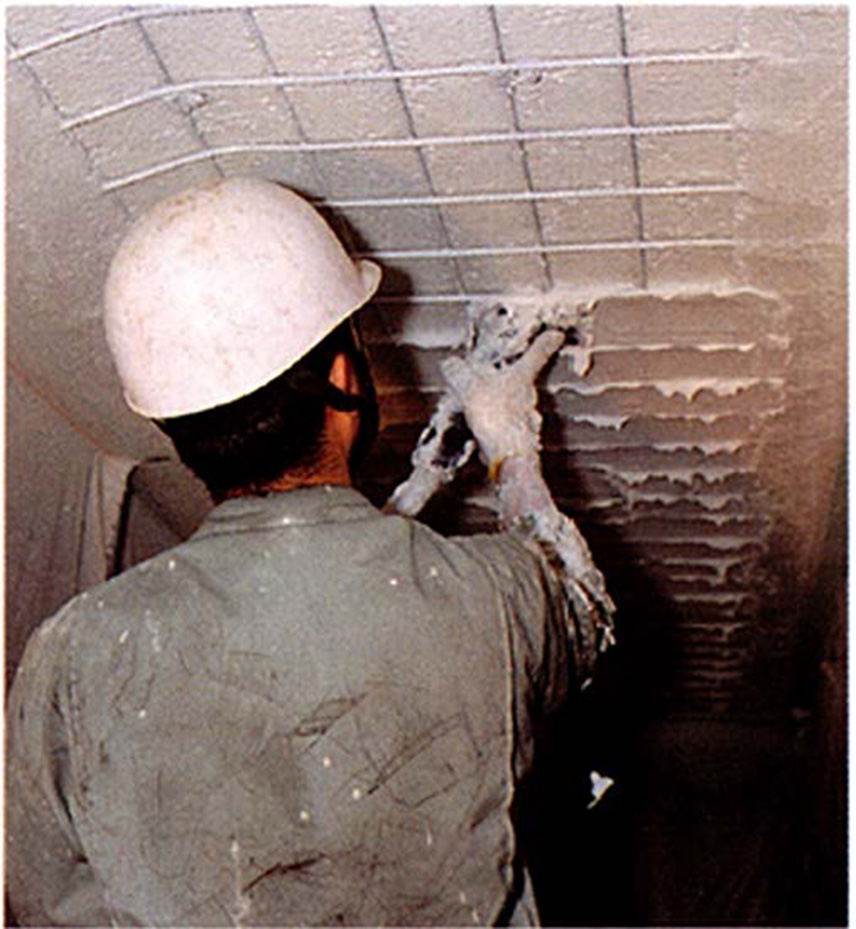

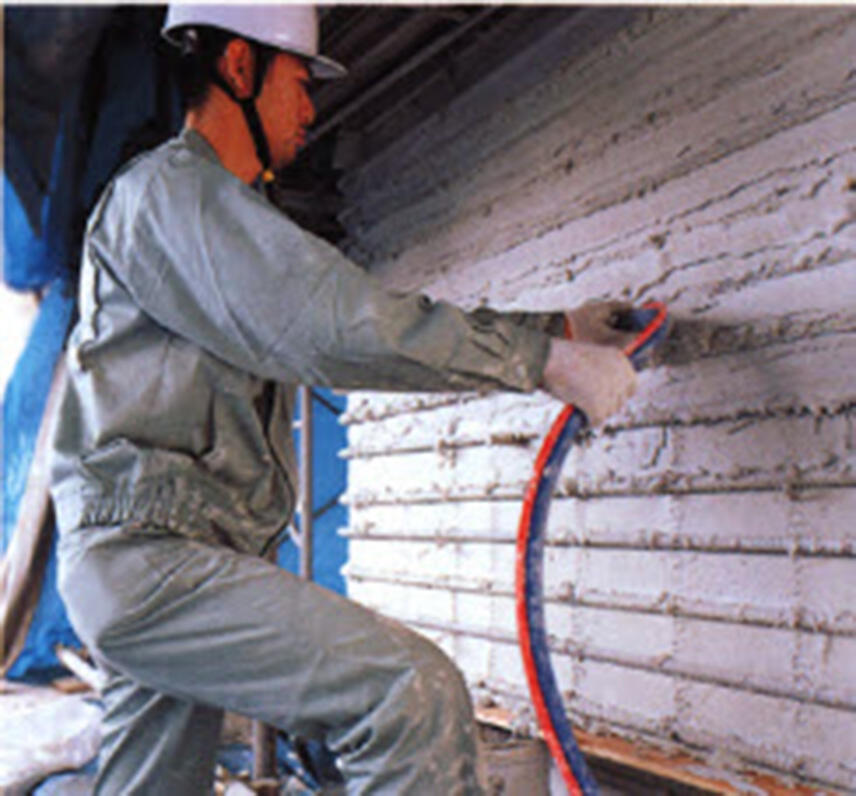

圧送コテ連続工法
独自に開発した「 MG圧送機」を使用。連続作業により大幅 な工期短縮とエ費の縮減を実現しました。100Vのコンバクト設計ですので、狭い足場内などでの作業 にも問題ありません。

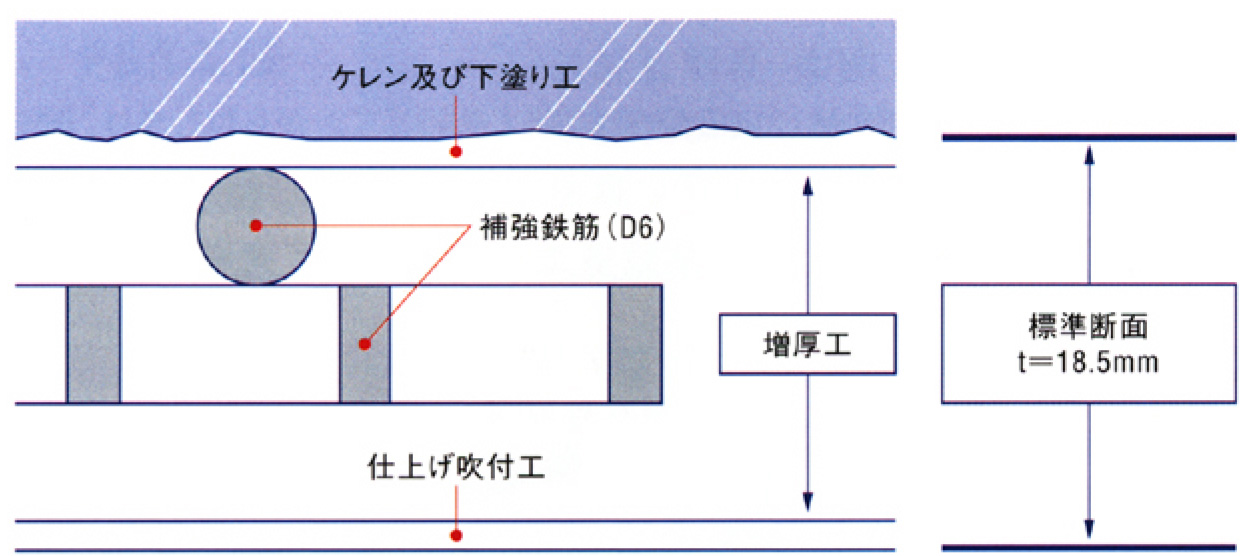

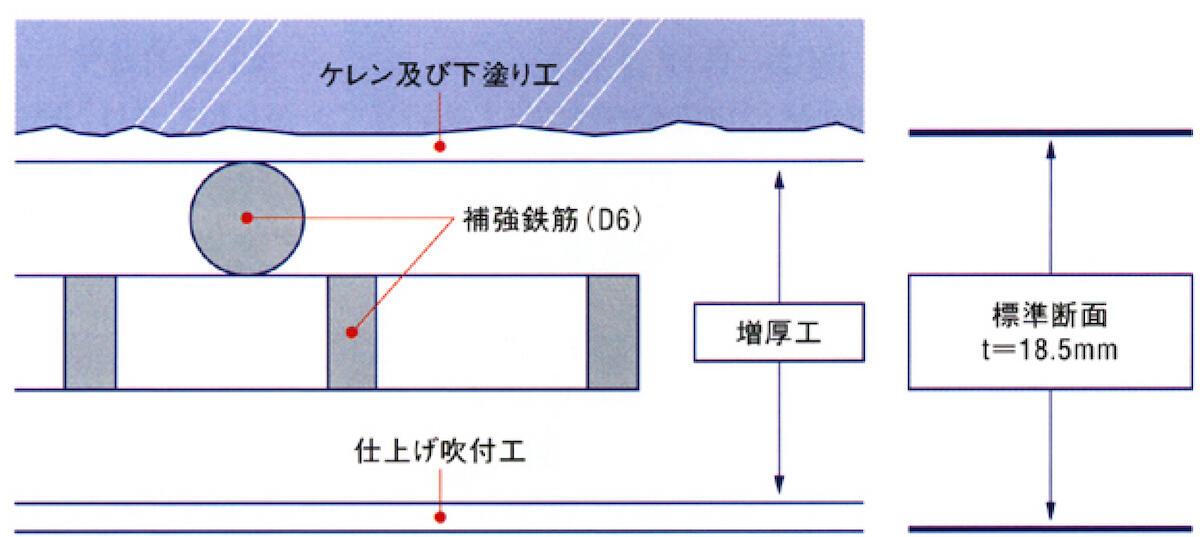

PSR工法標準施工断面図

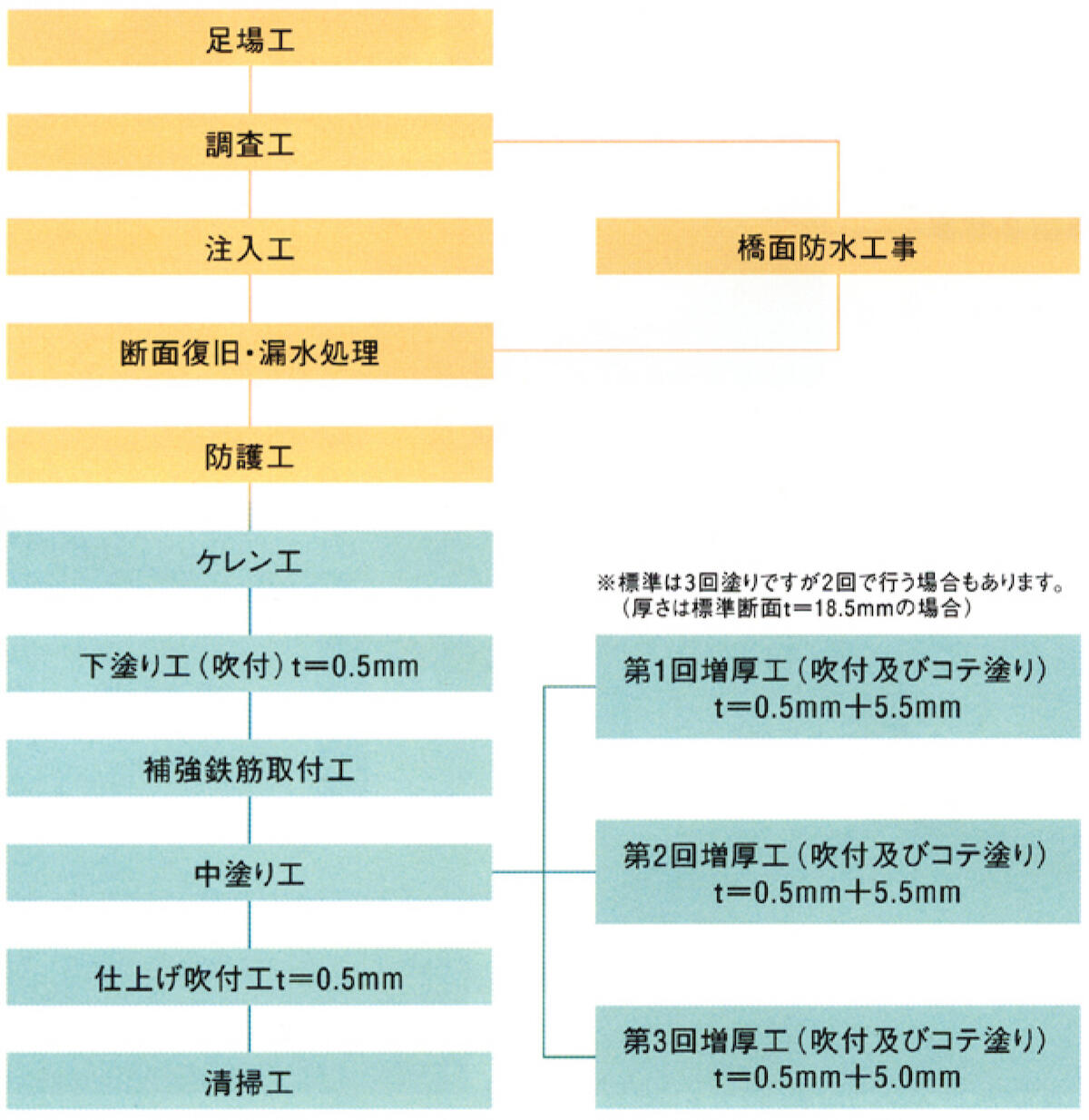

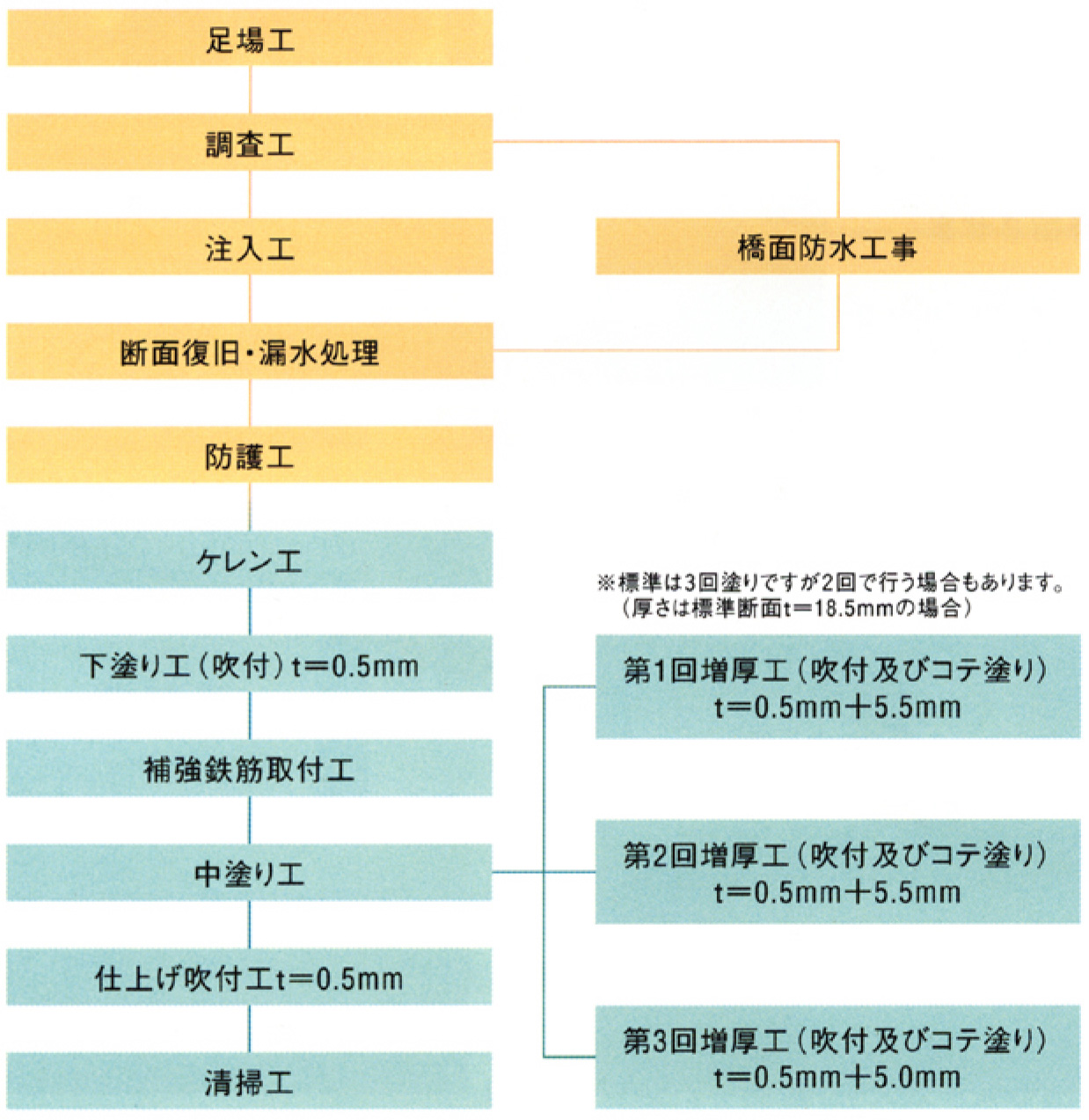

PSR工法の施エフロ—図
試験名称 | 規格 | 規格速度 | |
|---|---|---|---|
タイプ1 | 付着強度 | 建研式接着力試験機 | 1.5N/mm2以上 |
促進耐候性試験 | JIS K 5400 | 3000時間異常なし | |
中性化抑制試験 | コンクリートの1/5以下 | ||
凍結融解 | JHS 308 1992 | 異常なし | |
タイプ2 | 圧縮強度 | JIS A 1172 | 23.5N/mm2以上 |
曲げ強度 | JIS A 1172 | 7.3N/m而以上 | |
引張強度 | JIS A 1113 | 2.4N/m而以上 | |
静弾性係数 | JSTM C 7103T | 0.8-1.8X10’N/mm’ |
PP工法
PP工法は、従来のRC巻立て工法では施工できない建築限界や、河川内の河積阻害が問題になる場所で真価が発揮できる画期的な耐震補強工法です。PP工法は、RCの補強理論に基づき、PSR工法の実験の上に、公開実験パイロット事業に採用され、厳しい条件下の補強工法として注目を集めています
PP工法の特長
補強による増厚が薄くて済みます。建築限界や河積阻害が問題になった場合適用できます。
死荷重が軽減されるので基礎への影響が少なくて済みます。
型枠作業が不要で、施工も簡単です。作業スペースが狭くても対応できます。
補強と同時に防蝕効果による、延命ができます。
仕上がりがきれい。
補強後は目視点検ができます。
変形ピアにも対応可能。

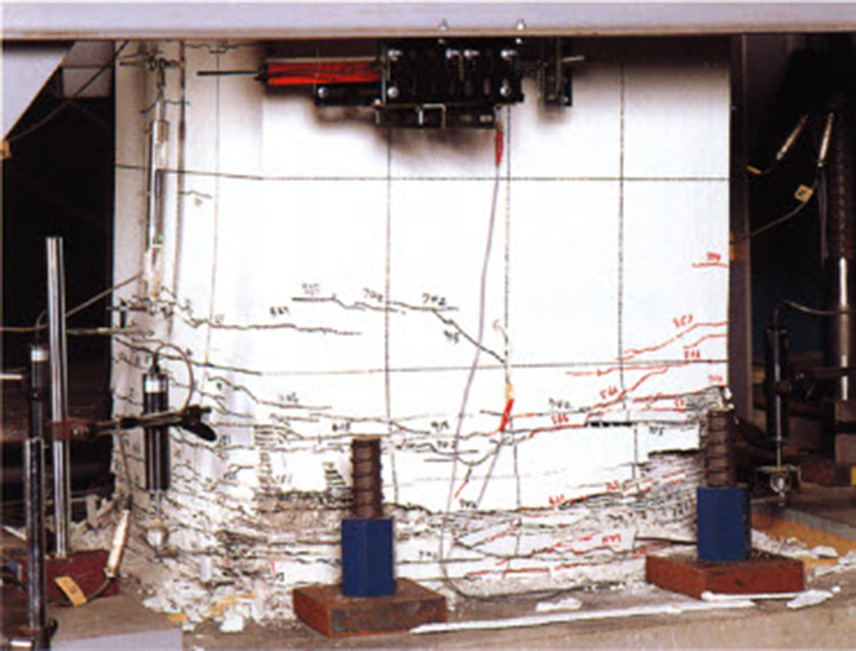

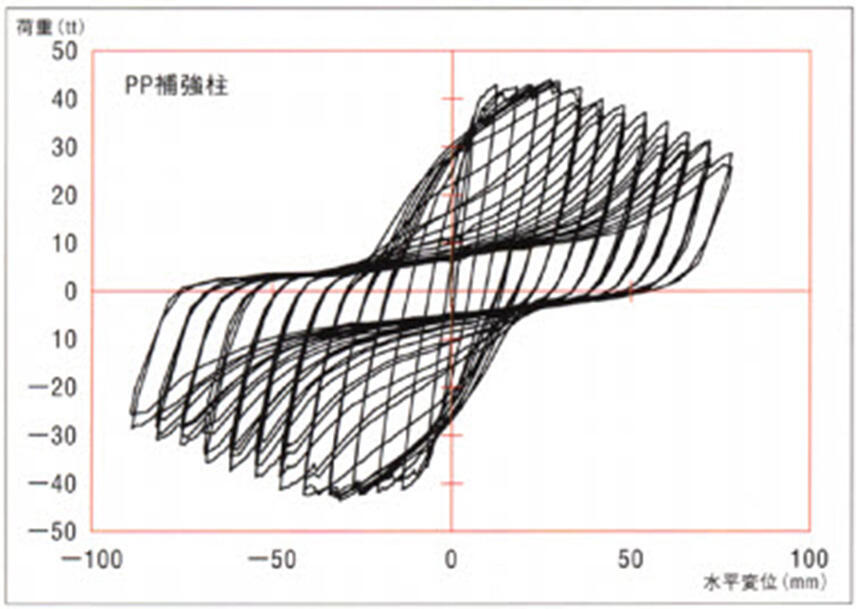

正負交番載荷試験

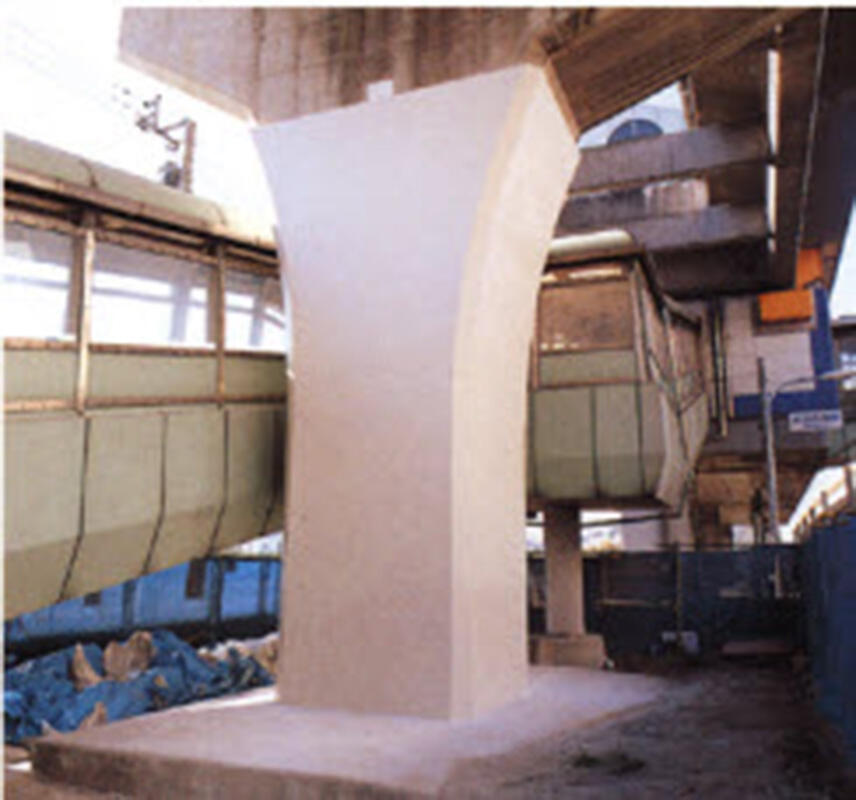

建設省関東地方建設局横浜国道工事事務所
PW工法
PW工法は、水路内面にコンクリート保護材である PPMG モルタルを吹付け、断面修復保護材（モルベストモルタル）をコテ塗りすることにより、既設コンクリートと保護材が一体となり劣化した水路構造物を修復するとともに長年にわたり保護します。
PW工法の特長
既設構造物を補修するため廃材の発生を最小限に抑制でき ます。
新設より工期が短くなります。
大型の機械が必要としないので、狭い場所でも施工が可能。 （山腹水路、人家脇でも施工が容易）
湿潤状態（湧水は除く）でも施工が可能です。
付着力が大きく、０ｍｍからのすりつけが可能です。 （厚みが薄くても耐衝撃性がよく、はく離しにくい。）
耐摩耗性に優れる。（摩耗減量 モルタルの 1/5）
粗度係数はコンクリートと同等です。
飲料水適合試験にも合格した安全な材料です。

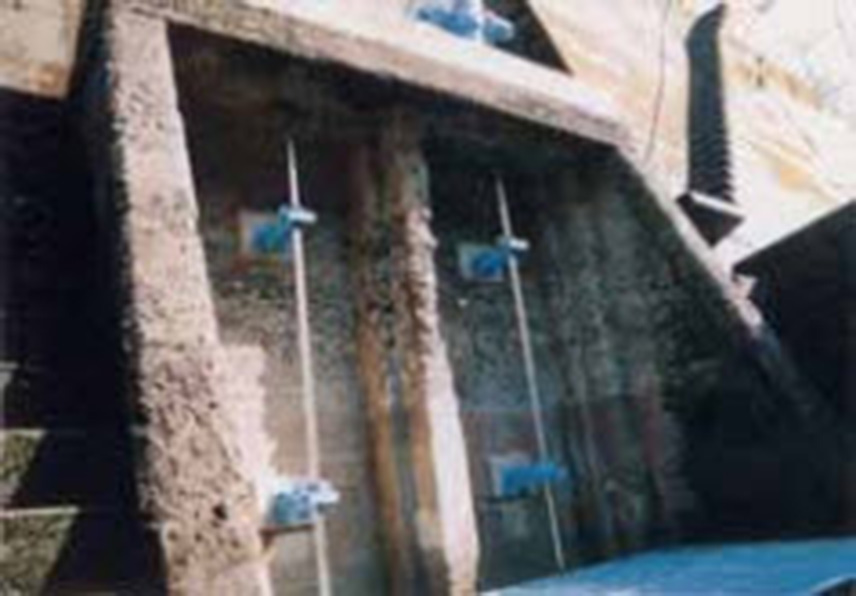

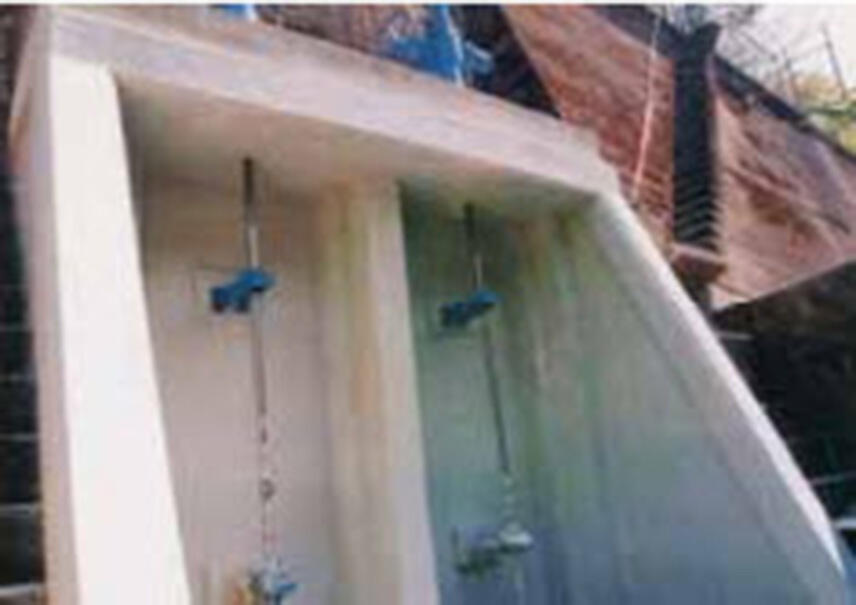

取水口の補修例

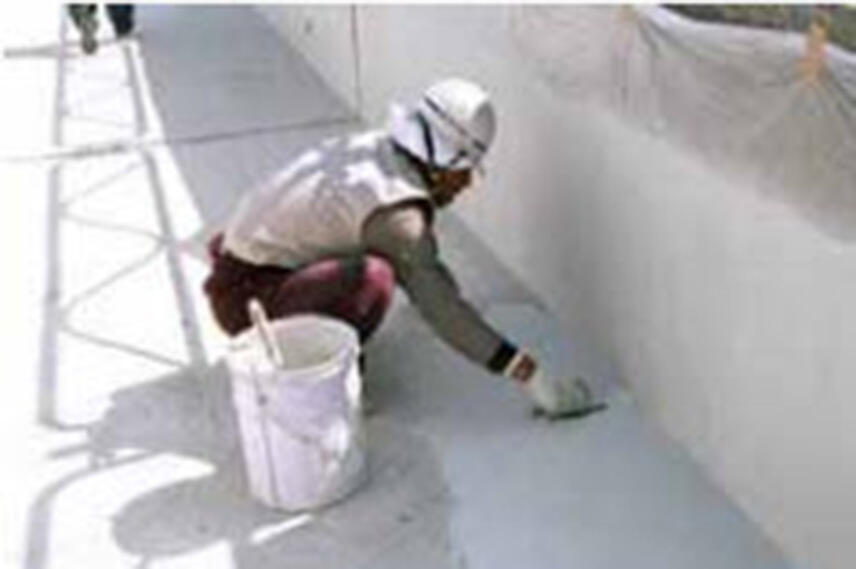

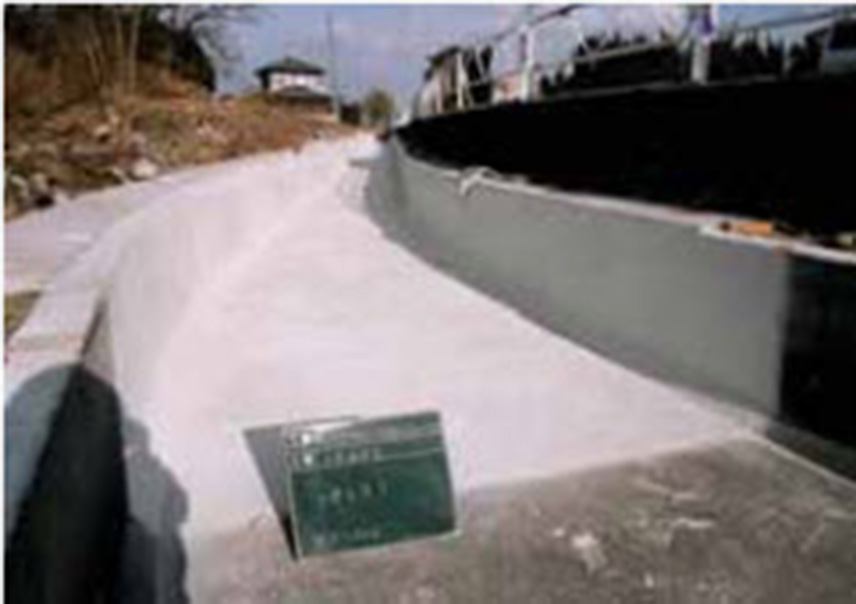

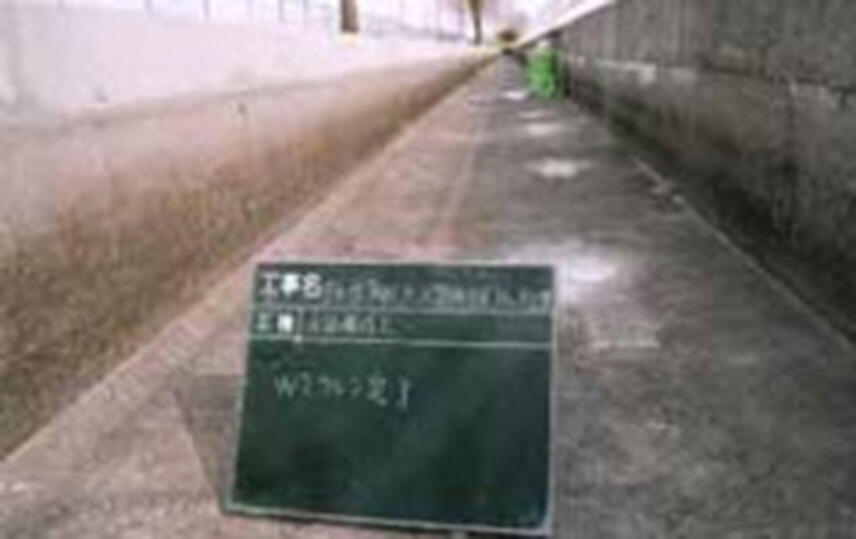

関東農政局での三面水路の施工例
PW工法は水路構造物を対象とし、延命・漏水対策・粗度の改良を目的にした補修工法です。 耐荷力向上など構造的な補強が必要な場合は別途 PSR工法等をご検討ください。
PT工法

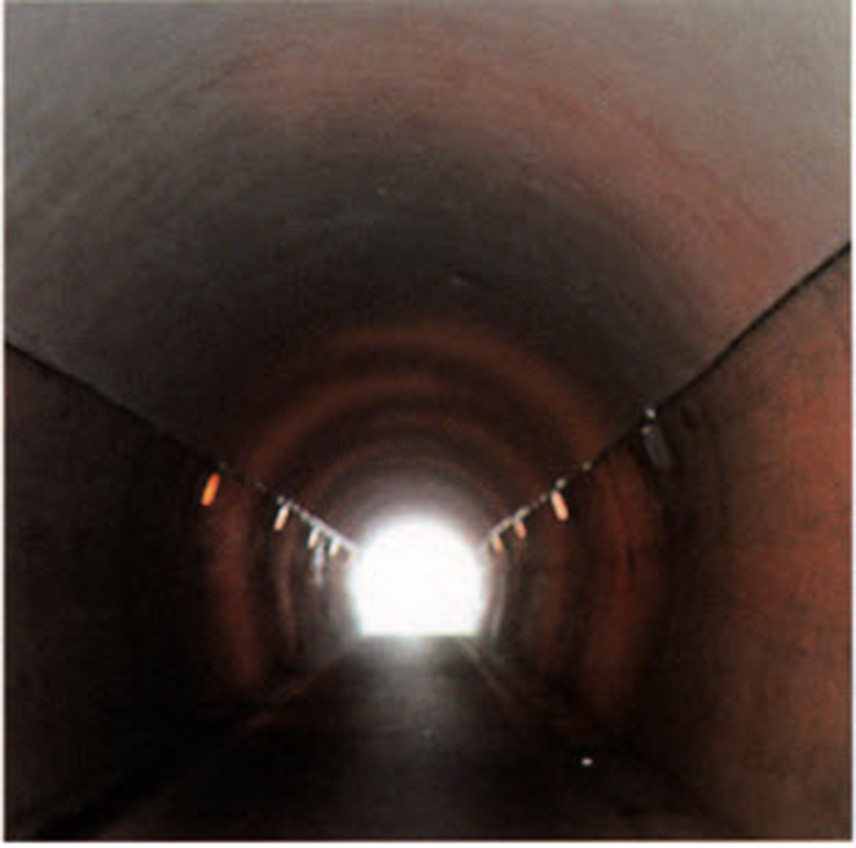

PT工法は、マグネ化学が橋梁床版の補強工法＝PSR工法や、橋脚の耐震補強工法＝PP工法で培ってきたノウハウをトンネルの補修・補強工法に生かしました。トンネル補強工事環境につきものの、湿潤状態での施工を可能にし、覆工コンクリートとの一体化が確実におこなえ補強後の目視点検を可能にする、画期的工法。
PT工法の特長
補強による増厚が薄くて済みます。
既設覆工コンクリートと同じ無機質材なので補修・補強部が一体化し剥落の恐れがありません。
死荷重の増加が小さい。
施工面が湿潤状態でも施工ができます。
同一材料で施工するので、連続作業ができます。（工期が短い）
引火、爆発、中毒の心配が無く、工事が安全にできます。
補強後は目視点検ができます。

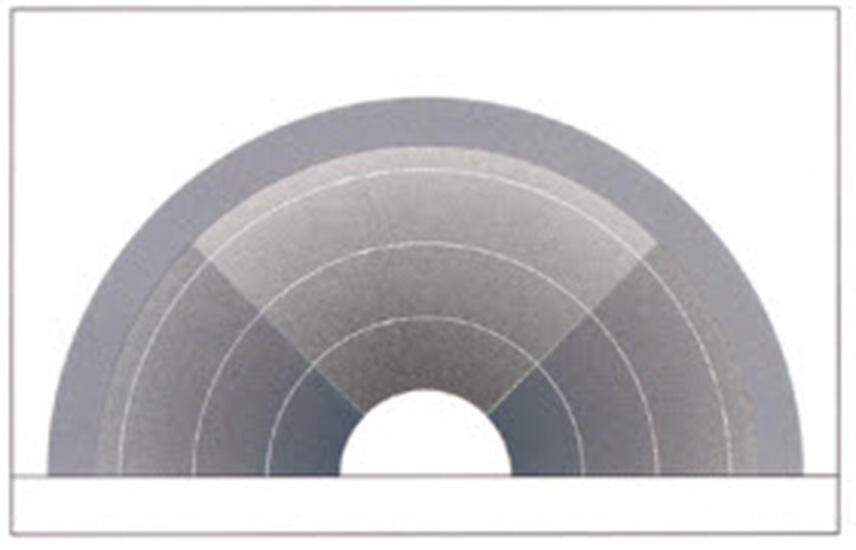

トンネル覆工裏面へ裏込め注入を行うとき注入圧や注入材の荷重により、既設覆工が崩落する心配がある場合は、あらかじめ既設覆工を補強する必要があります。

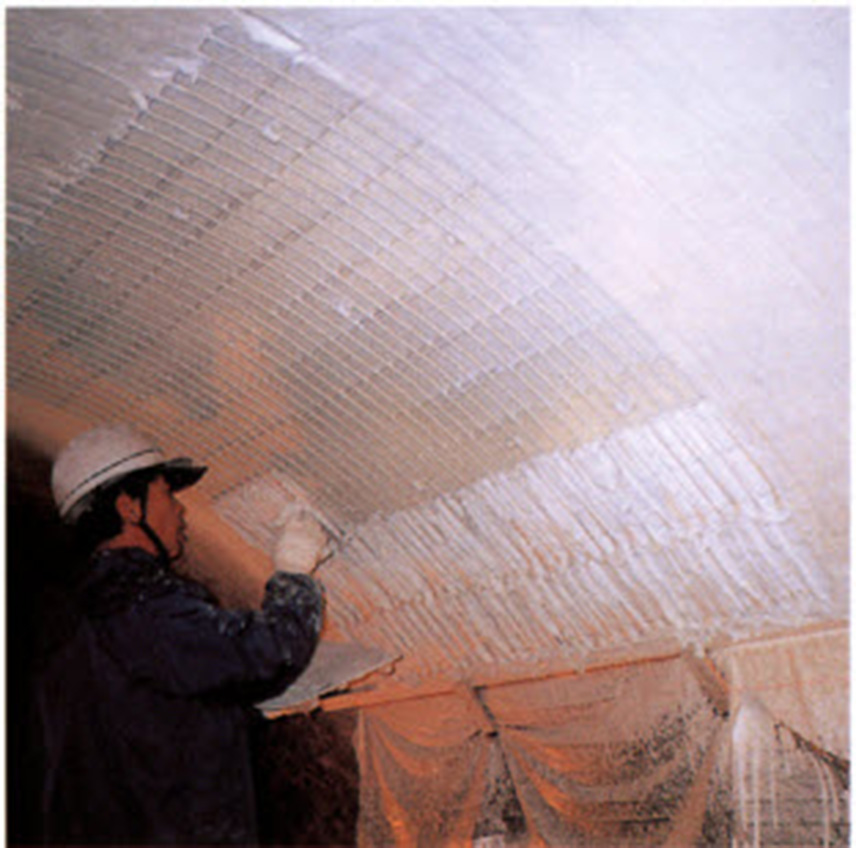

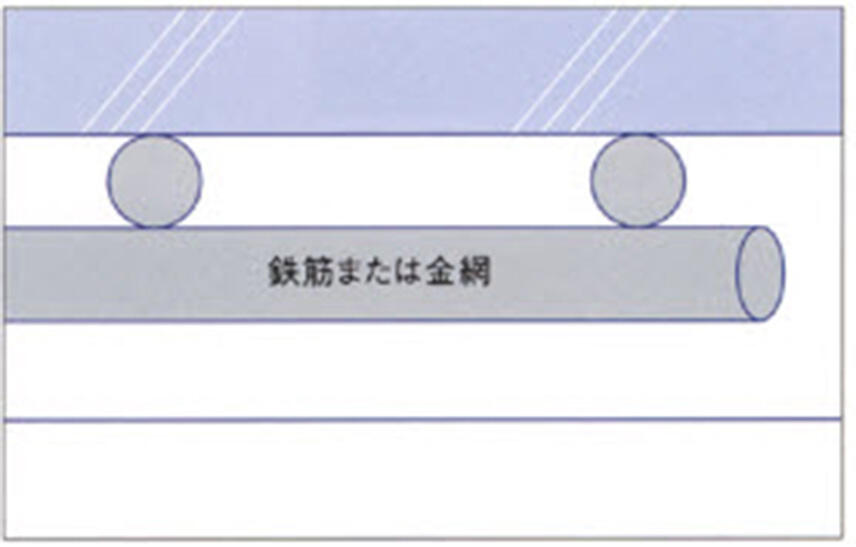

補修・補強断面図

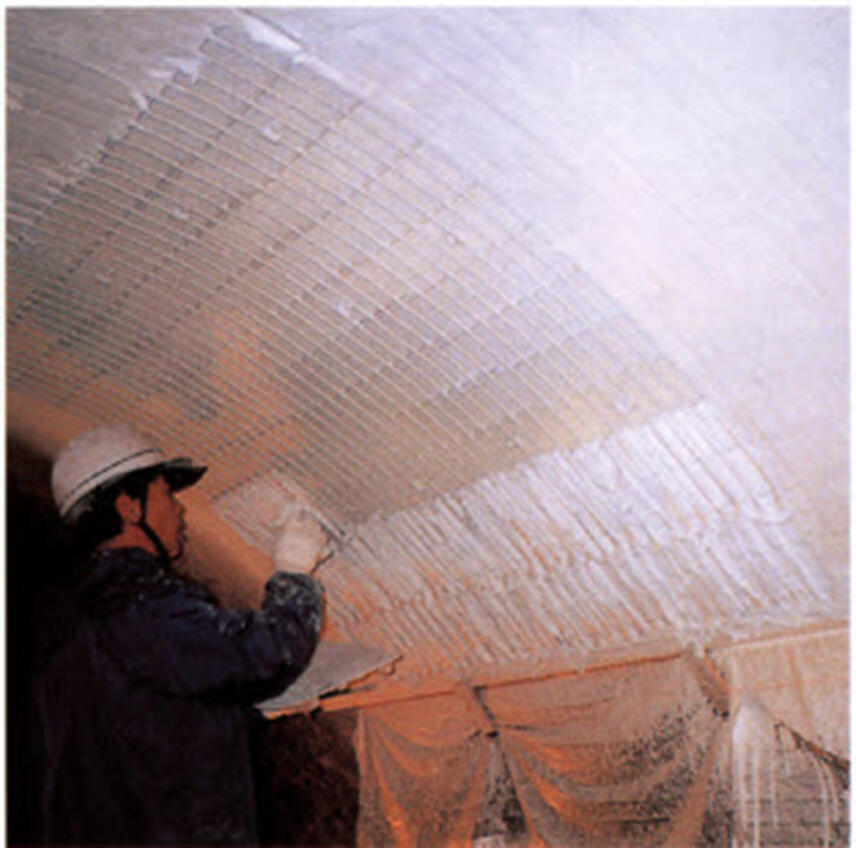

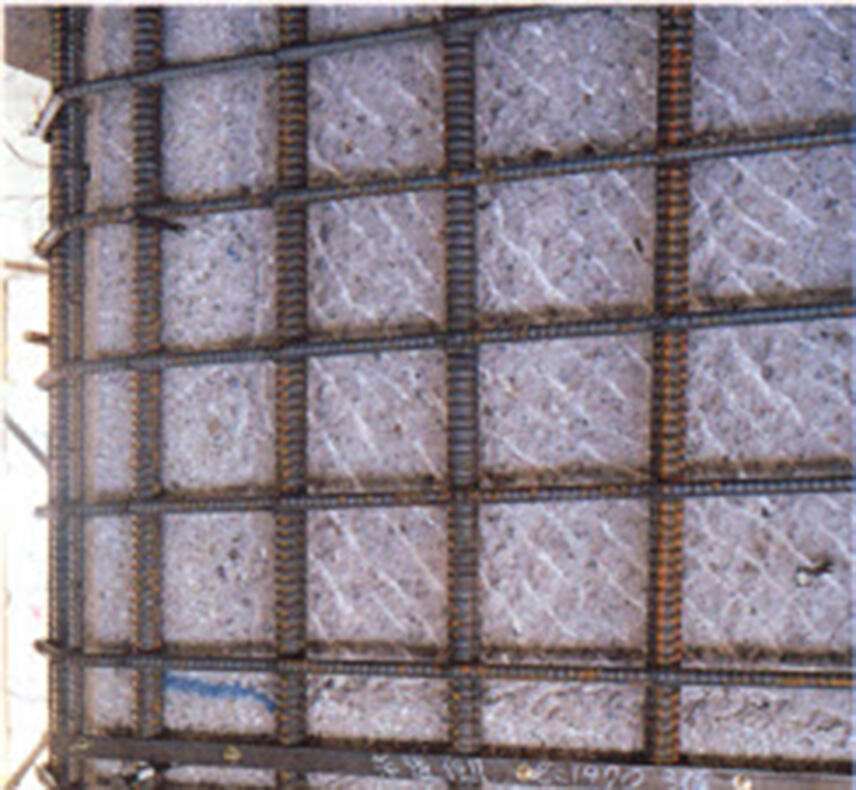

補強が必要な場合は、PSR工法に準じて鉄筋メッシュを取り付け補強します。また、単に覆工コンクリートの断面補修や剥離防止には溶接金網を取り付け補修します。
