ダンビー工法

概要

ダンビー工法は、下水道管渠などの既設管内面に特殊な樹脂製帯板を巻き立て、連続した管体を形成した後に、既設管との間にセメント系の充填材を注入硬化させて新たな管として更生する管更生工法です。
管渠の耐久性・耐食性を回復させます。断面縮小が少なく、非開削で施工できるため経済的です。

開削せず、スピーディーに大口径管きょを甦らせる、環境にやさしい工法

地中にはりめぐらせた管きょは、日々の生活を支えているライフラインです 。しかし、老朽化や環境変化によって、ひび割れ、木の根の侵入、内部腐食や摩耗といった機能低下が確認されるものも少なくありません 。

周辺には他の地下埋設物が輻輳（ふくそう）しているため、開削工法による布設替えは交通障害や生活環境への悪影響があり、困難を極めます 。こうした問題を解決し、管きょの機能を回復するために開発されたのがダンビー工法です 。

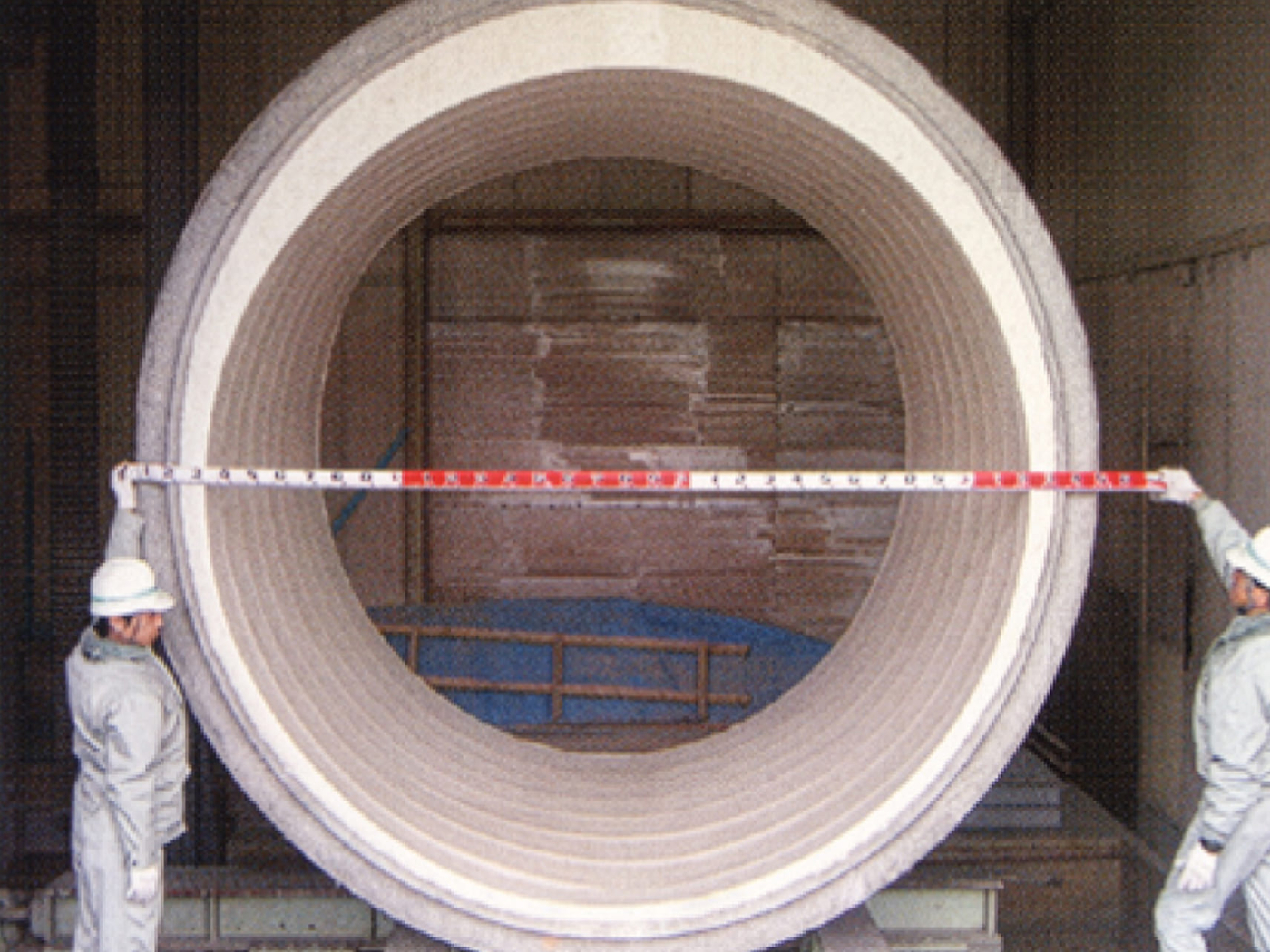

• 内径800mm〜3000mmまでの大口径管きょに対応

• 円形管だけでなく、矩形きょ、馬蹄形きょなどにも対応

• 供用下での施工や、部分的な施工も可能

特長

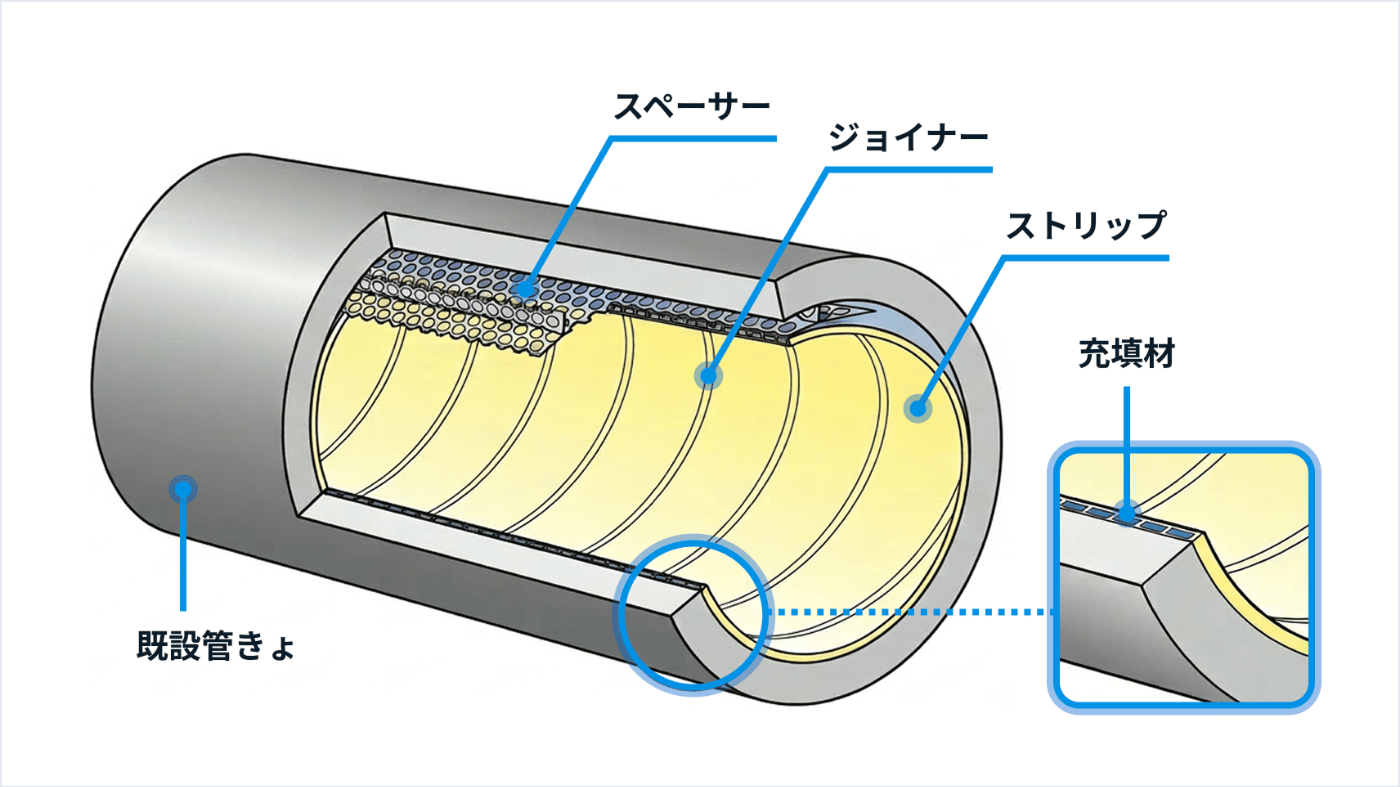

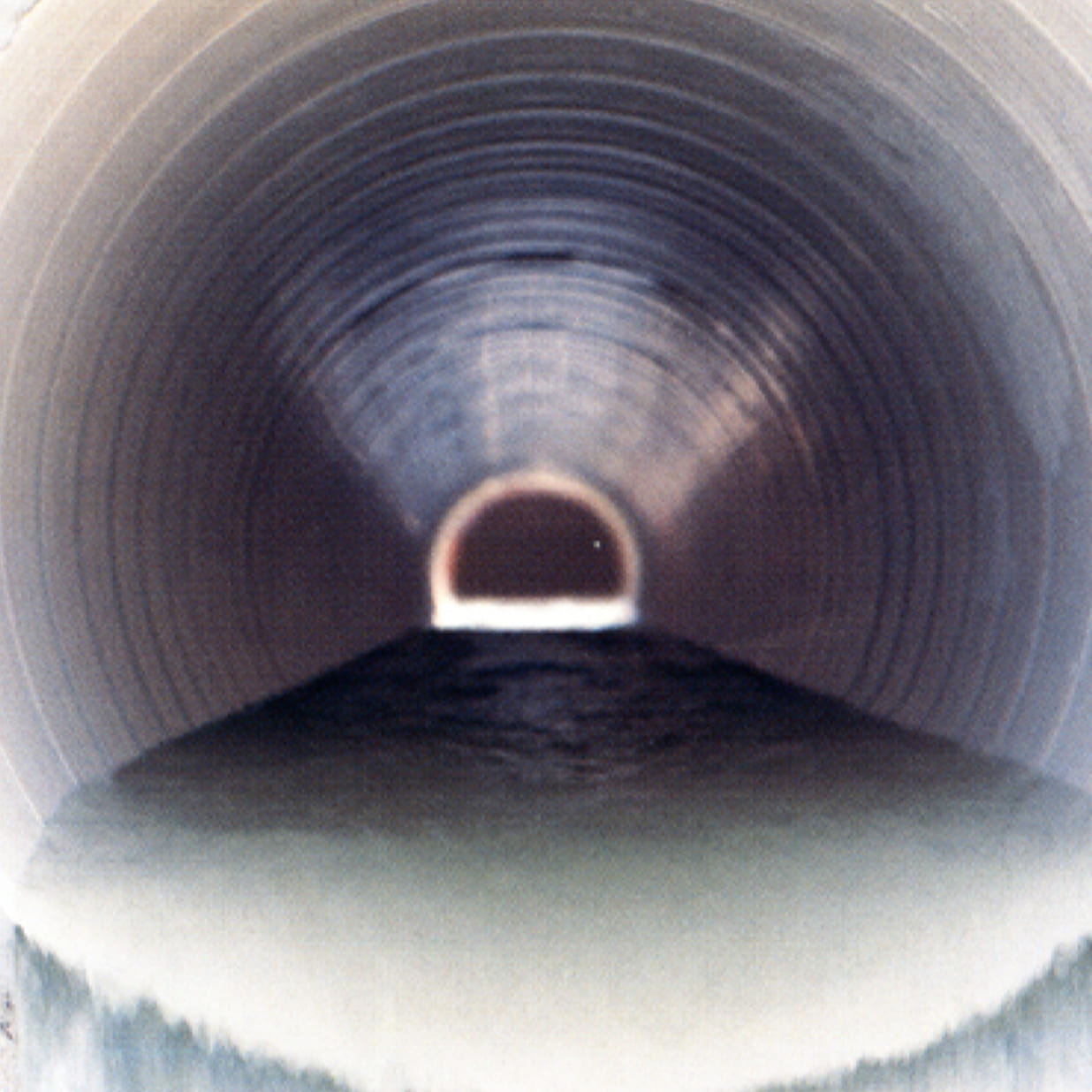

硬質塩化ビニル製の帯板（ストリップ）を既設管きょの内面にスパイラル状に巻き立て、嵌合用部材（ジョイナー）を使って製管します。こうしてできたストリップ管と既設管きょとの空隙に充填材を注入することで、既設管きょと更生部材が一体となり強度アップを実現します。

耐震性UP

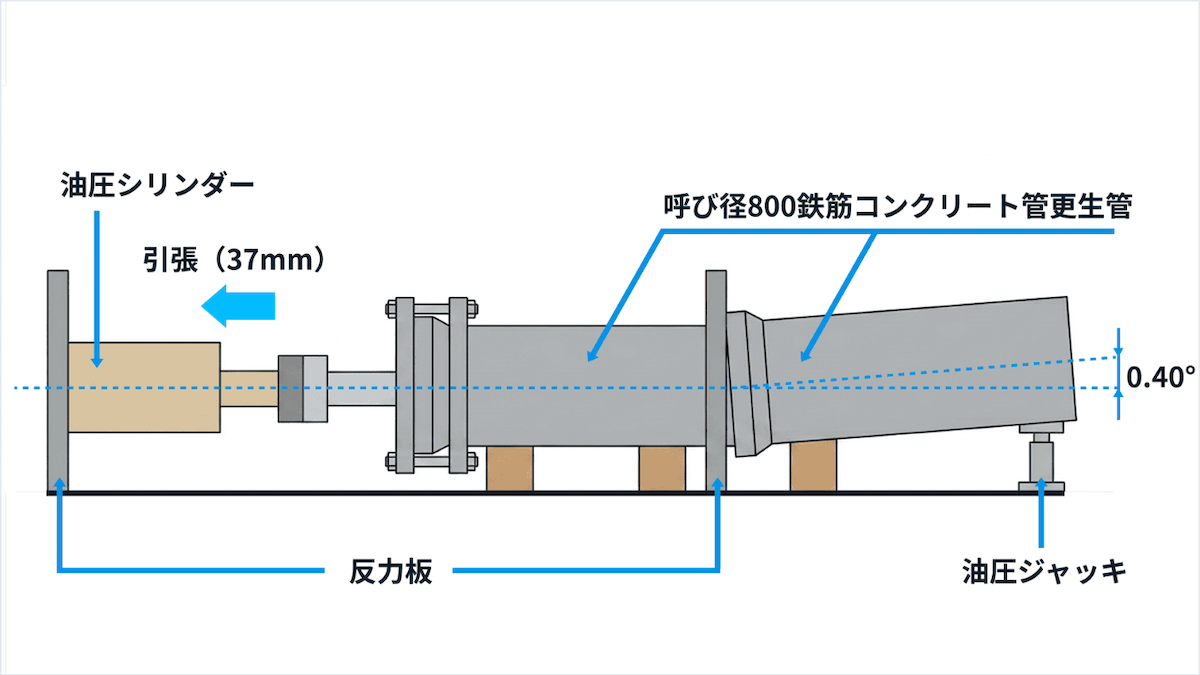

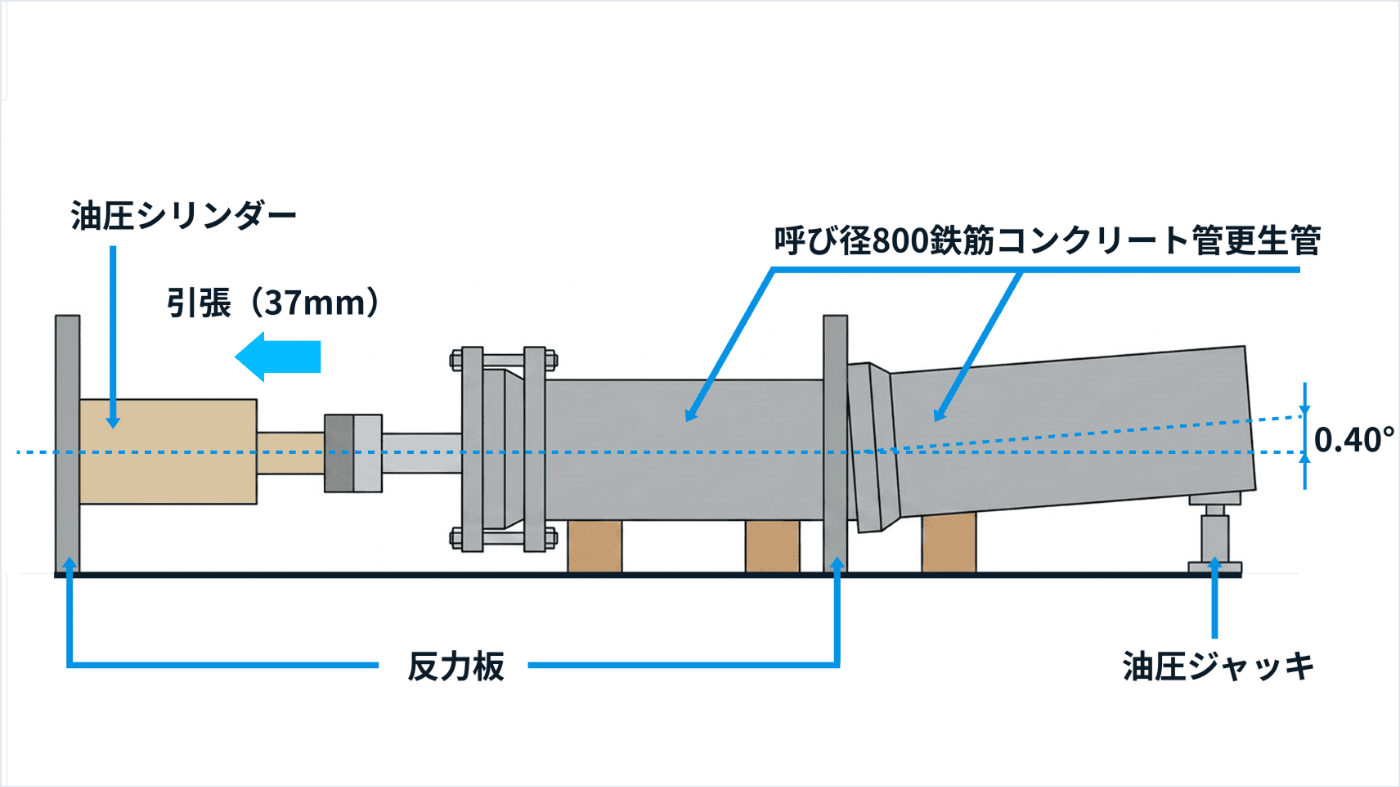

耐震試験

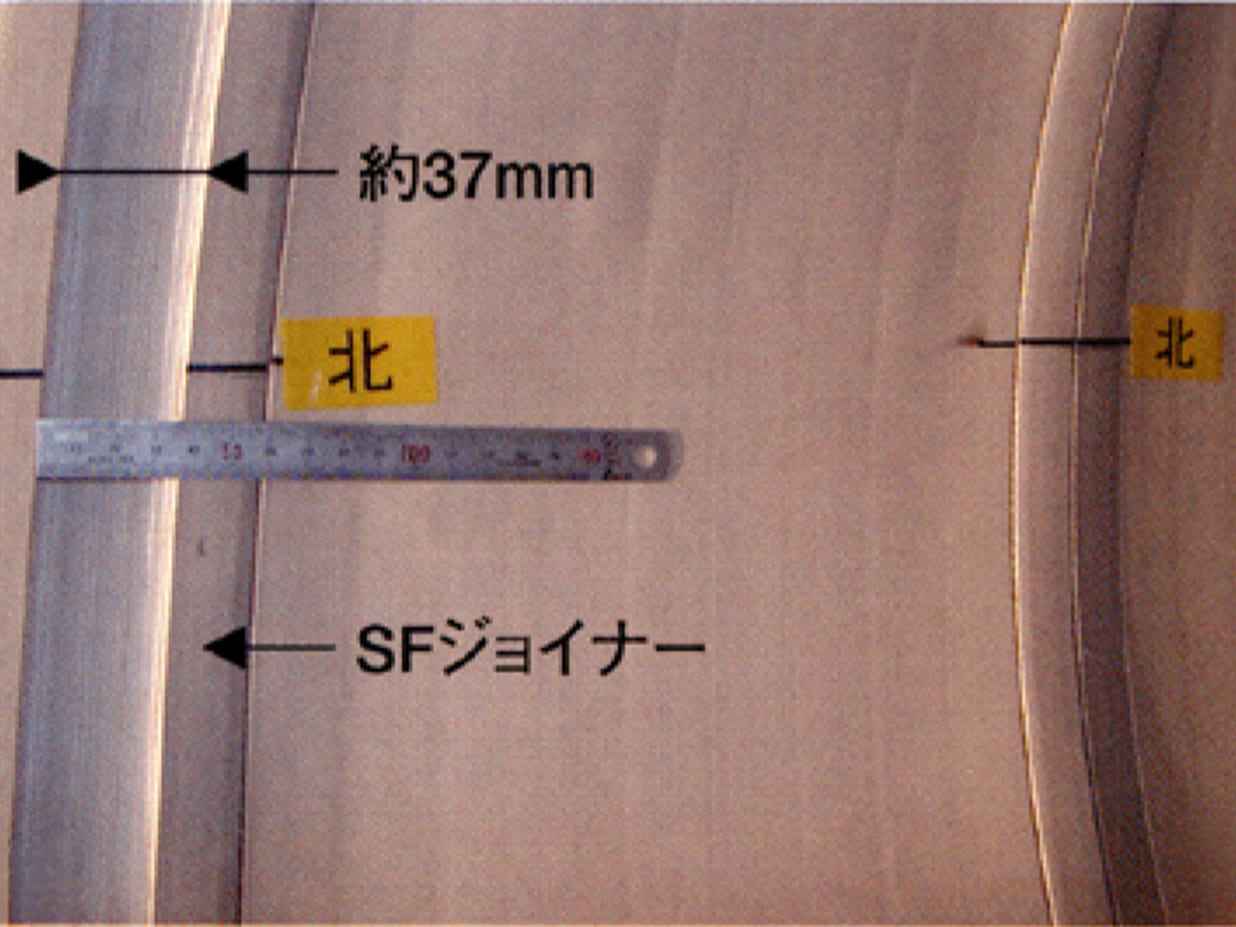

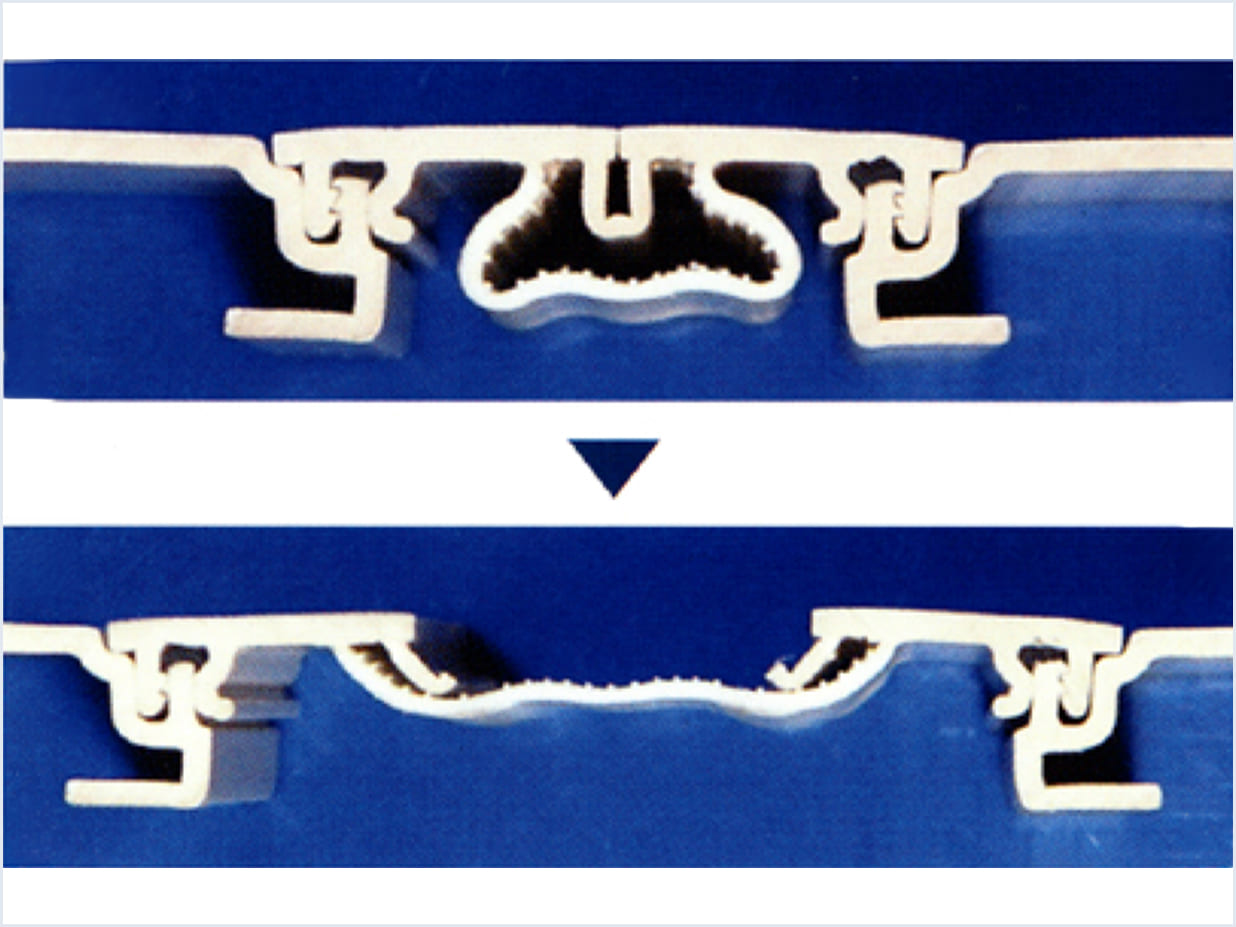

SFジョイナーを用いて更生された更生管は、レベル1地震動時の変位を吸収することが可能で、レベル2地震動時にはSFジョイナーの中央溝部分が分割することで更生管に発生した変位や屈曲を吸収し、水密性を確保します。試験では、更生管に地盤の永久ひずみ相当量（37mm）の管軸方向変位と、レベル2地震動相当の屈曲角（0.4度）が同時に作用した状態で、0.2MPaの内水圧を与えても漏水がないことを確認しました。

流量UP

ダンビー工法で更生した更生管の祖度係数はPC管と同レベル。断面収縮を最小限に抑え祖度係数が向上することで流量がアップします。

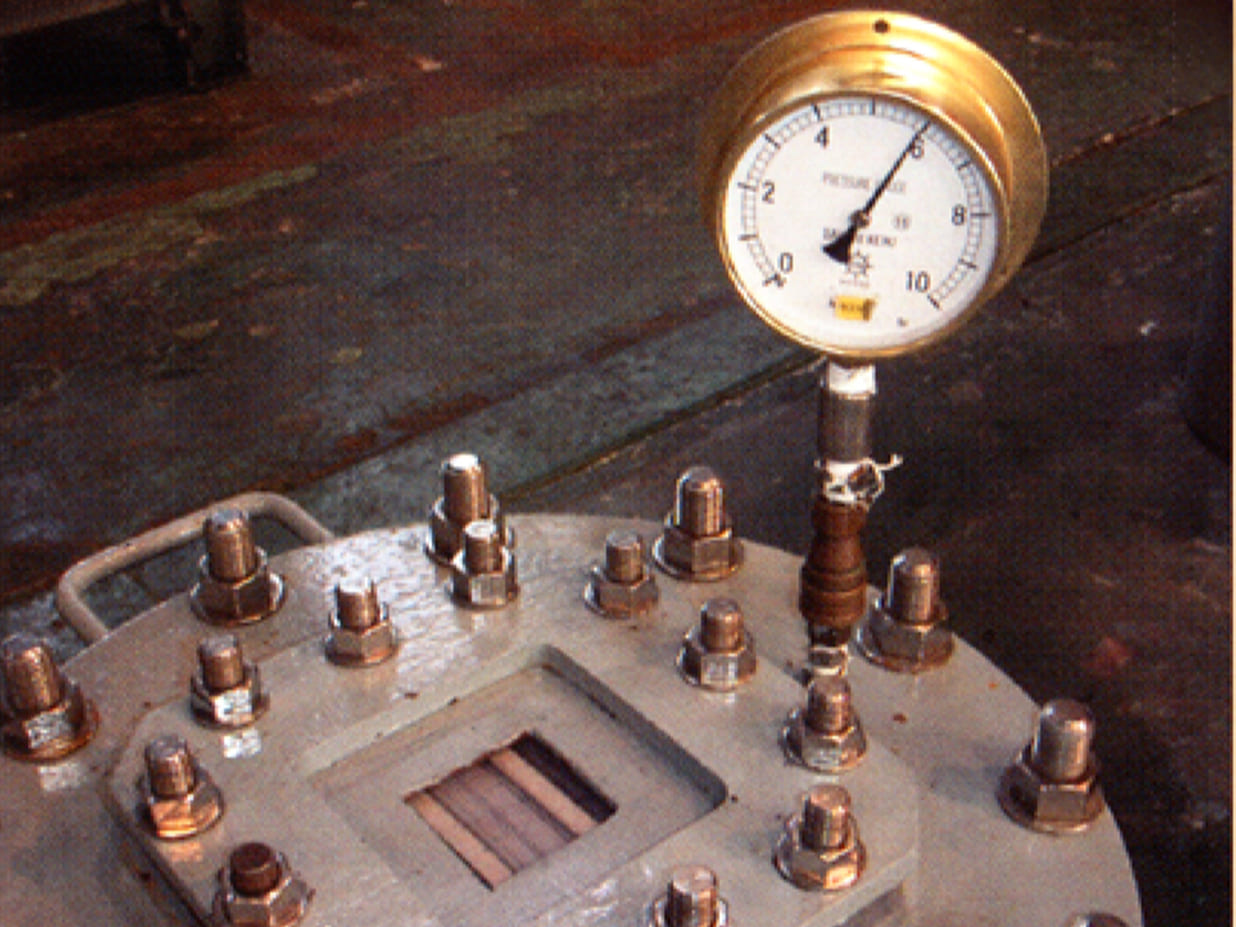

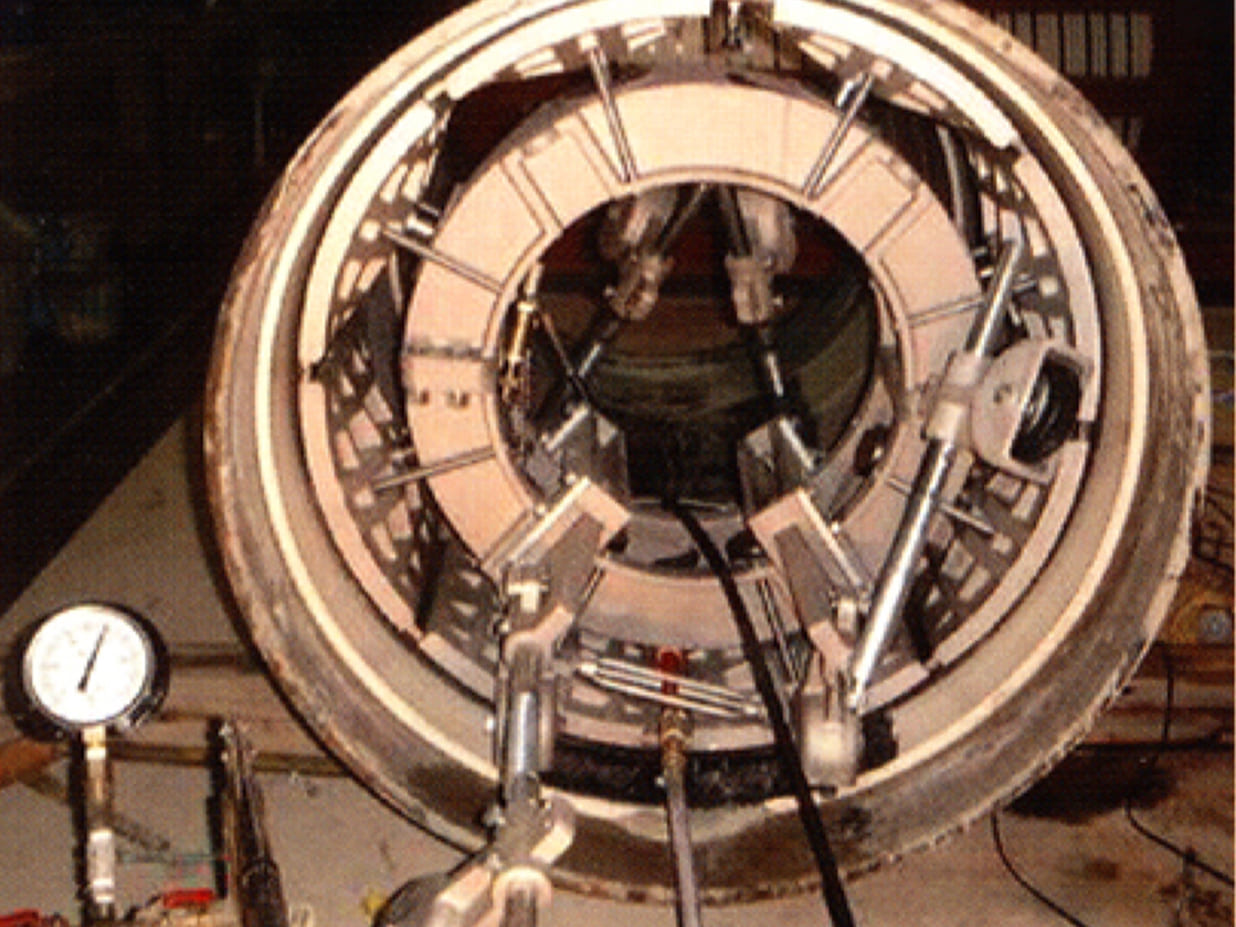

内水圧試験（最大0.6MPa）

独自の嵌合構造とシール機能および充填材により、外水圧に対しては20mの地下水位に相当する0.2MPa、内水圧に対しては0.3MPa（安全率2）の水密性を有します。

優れた耐薬品性

ストリップとジョイナーは、硬質塩化ビニル製で、JSWAS K-1「下水道用硬質塩化ビニル管」に定められている耐薬品性能の基準を満足しています。

適用範囲

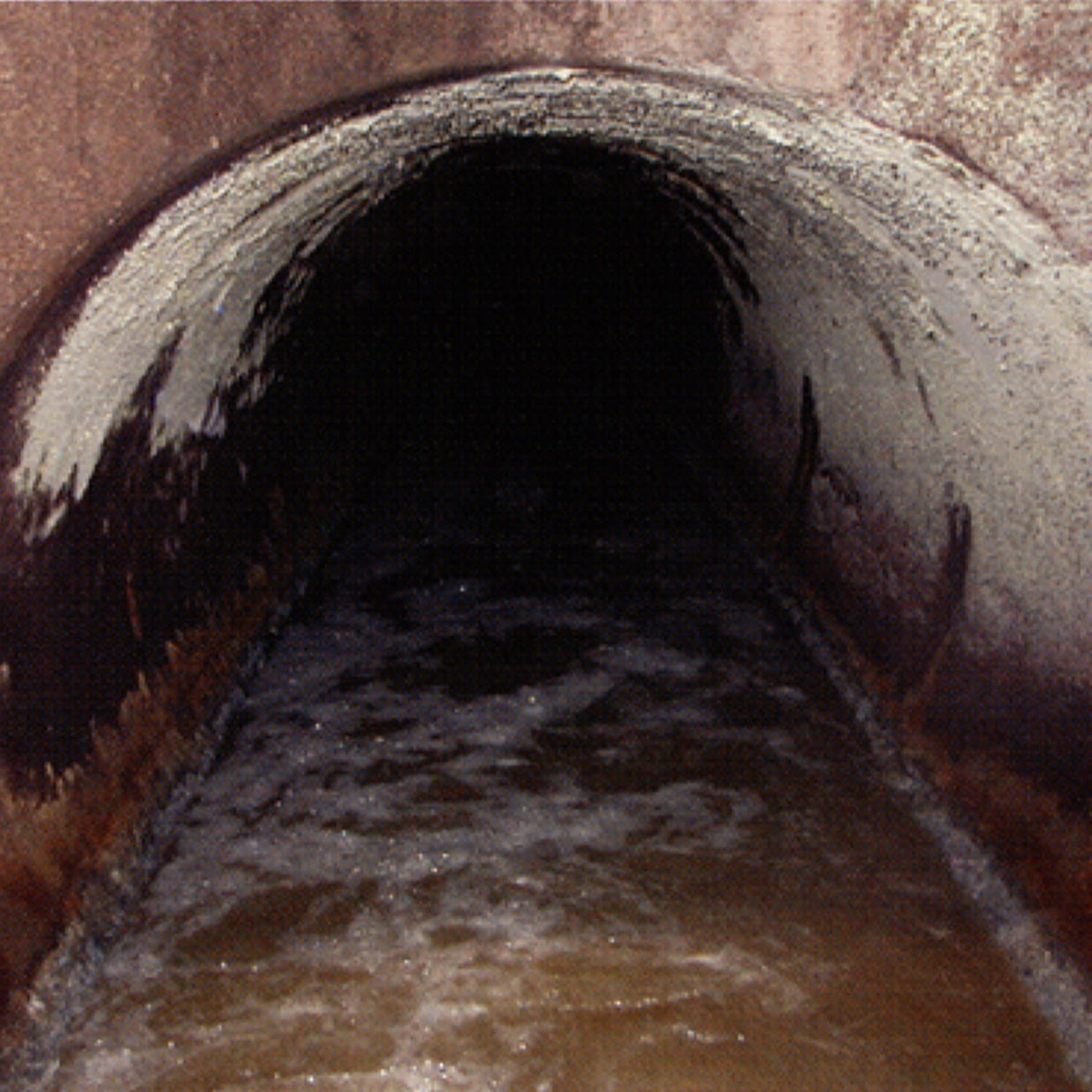

既設管の状況

施工実績
