戸建て免震（エアー・サポート工法）

概要

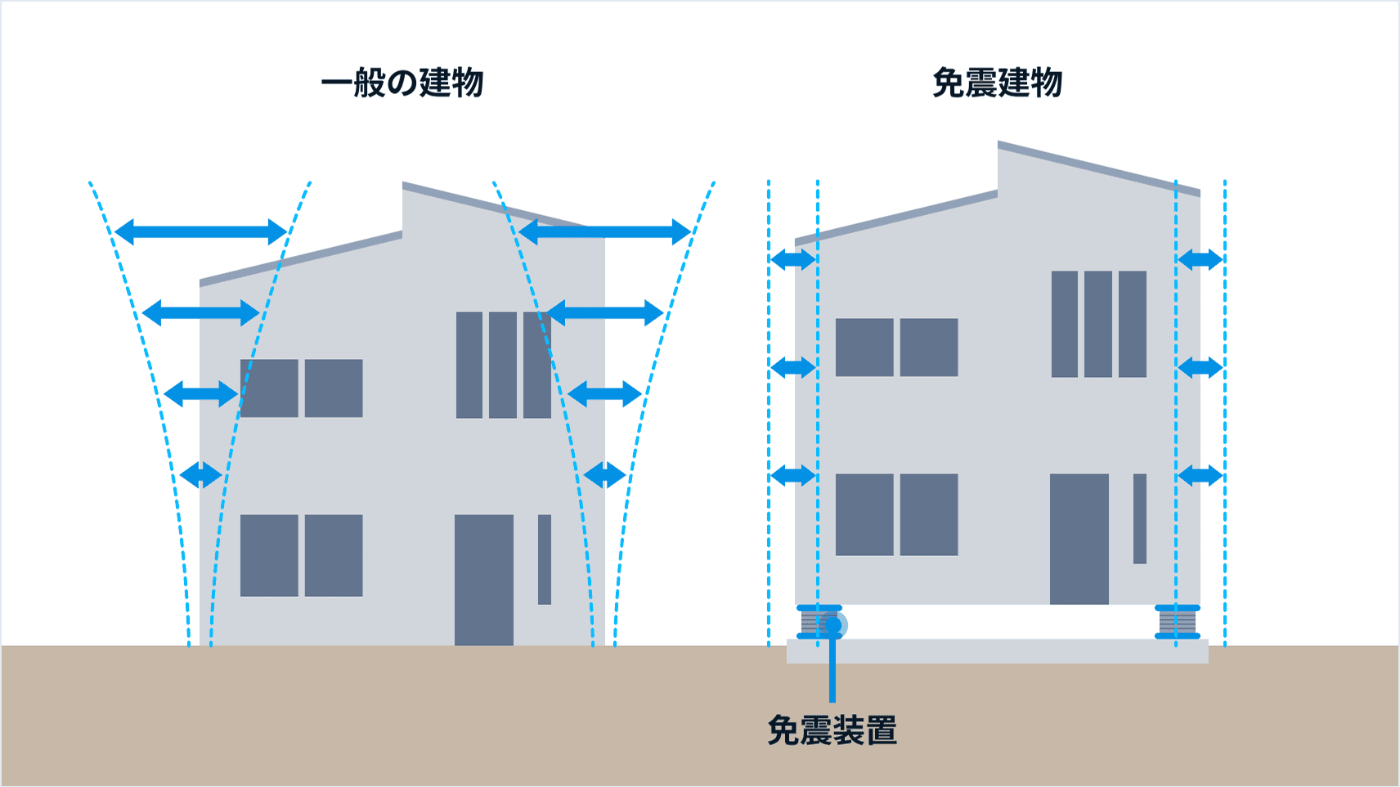

通常の建物は地面（基礎）の上に直接建っていますが、免震建物は地面と建物の間に「免震装置」を挟みます。これにより、地面が激しく揺れても、建物に揺れがダイレクトに伝わらないようにします。

免震化のメリット

安全性の向上
家具の転倒やガラスの飛散を防ぎ、ケガのリスクを減らします。

安心感･居住性の向上
激しい揺れを感じにくいため、高齢者や子供の心理的な不安も軽減されます。

機能性の維持
建物内の構造部材、仕上材、設備機器の被害防止により、機能を損なうことがありません。

財産の保全
集合住宅の場合、震災を受けた後の補強、解体、建て替えの難しさは、阪神大震災で経験済みです。免震構造ではこのような心配はほとんどありません。家具等の転倒、損傷が著しく少なくなる事により財産の保全が計られます。

免震の効果

地震時における人命の確保と建物の保全のためには、激しい地震動を直接建物に伝えないことが必要です。免震構法は、免震装置で地震エネルギーを吸収することにより、建物の固有周期を長くし、ゆっくり揺れる構造にします。

図は同じ建物を免震構造にした時と、従来の耐震構造にした時の代表的な地震の最大応答加速度の解析結果を示します。地震の強さは、耐震構造の上階で約2倍に増幅されます。一方免震構造では約1/3にまで低減されていることがわかります。（ELCENTRO-NSの場合）

免震施工方法

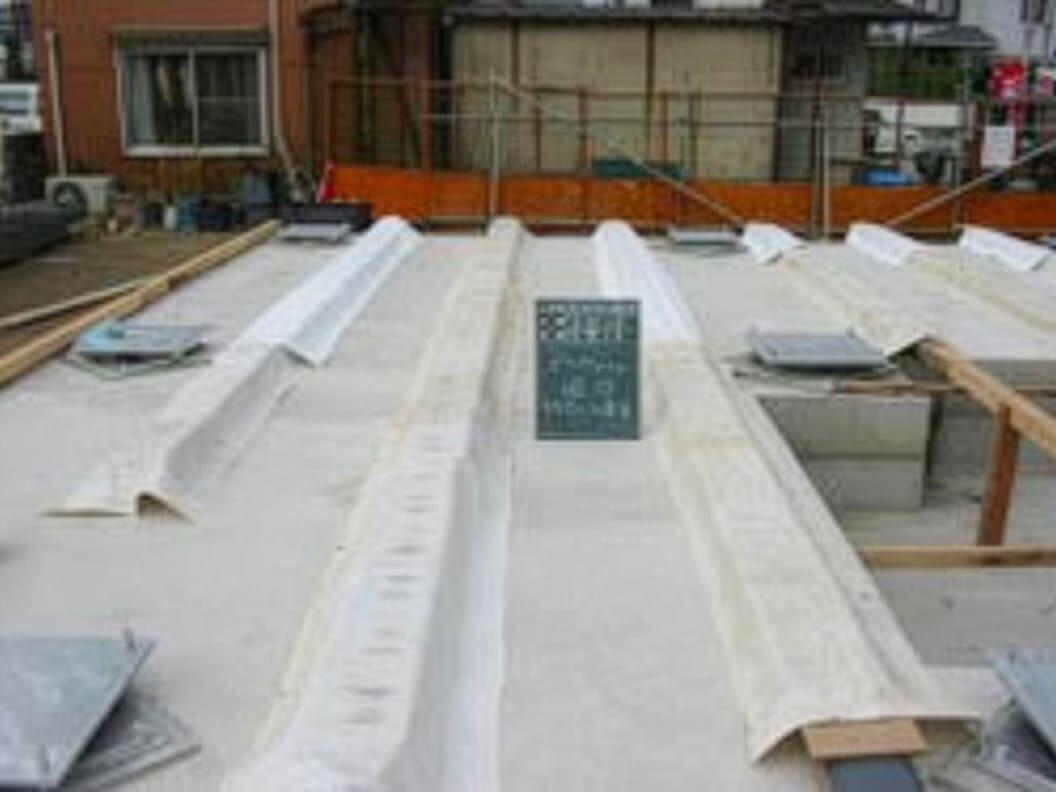

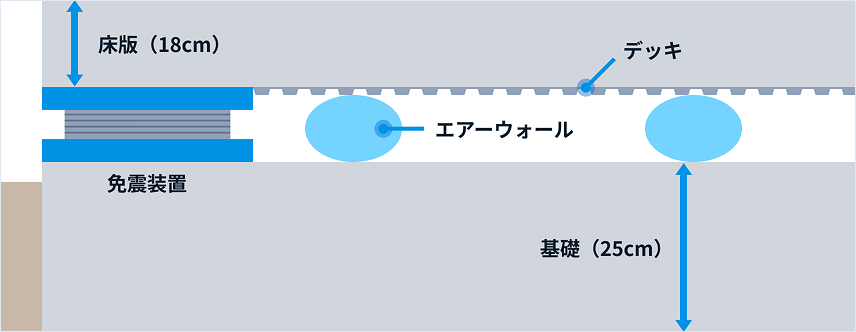

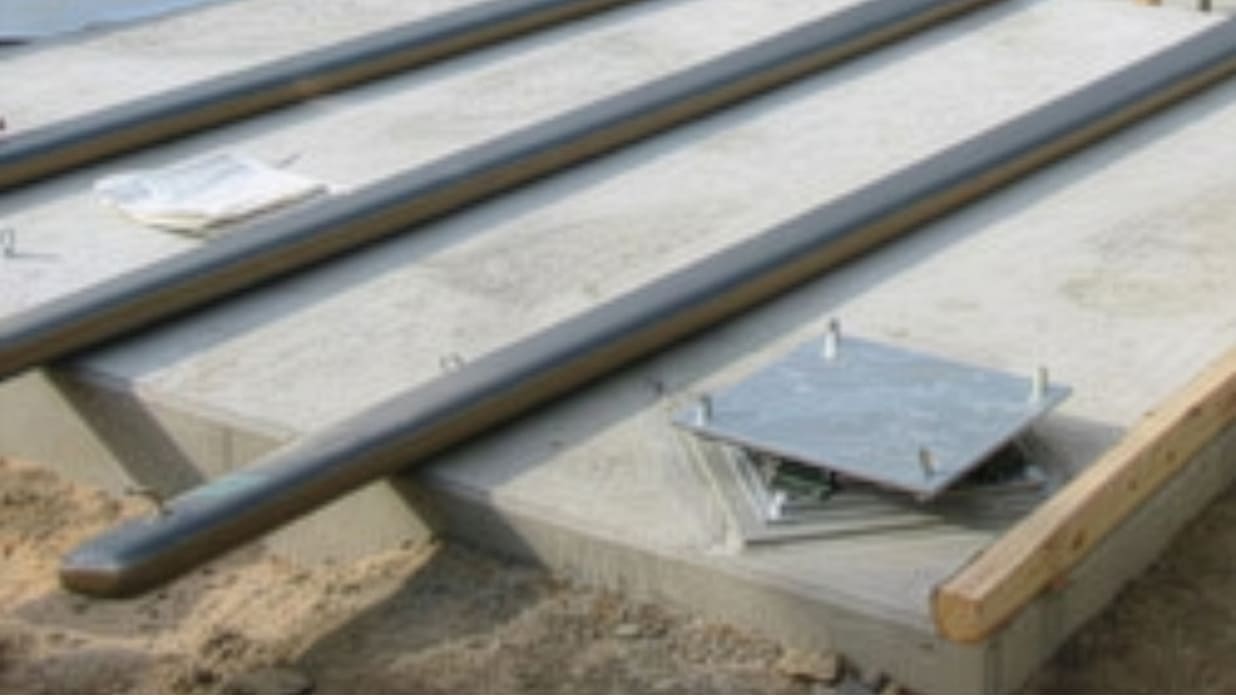

徳倉建設では、狭小スペースでも床版施工が可能な独自工法を開発しており、「エアーウォール」と呼ばれる丈夫な空気袋を支持材（支保工）として使用することで、わずか5〜15cm程度のすき間があれば施工が可能です。従来工法では約70cmの作業空間が必要となるため、設計や施工にさまざまな制約がありましたが、本工法によりそれらの課題を解消できます。

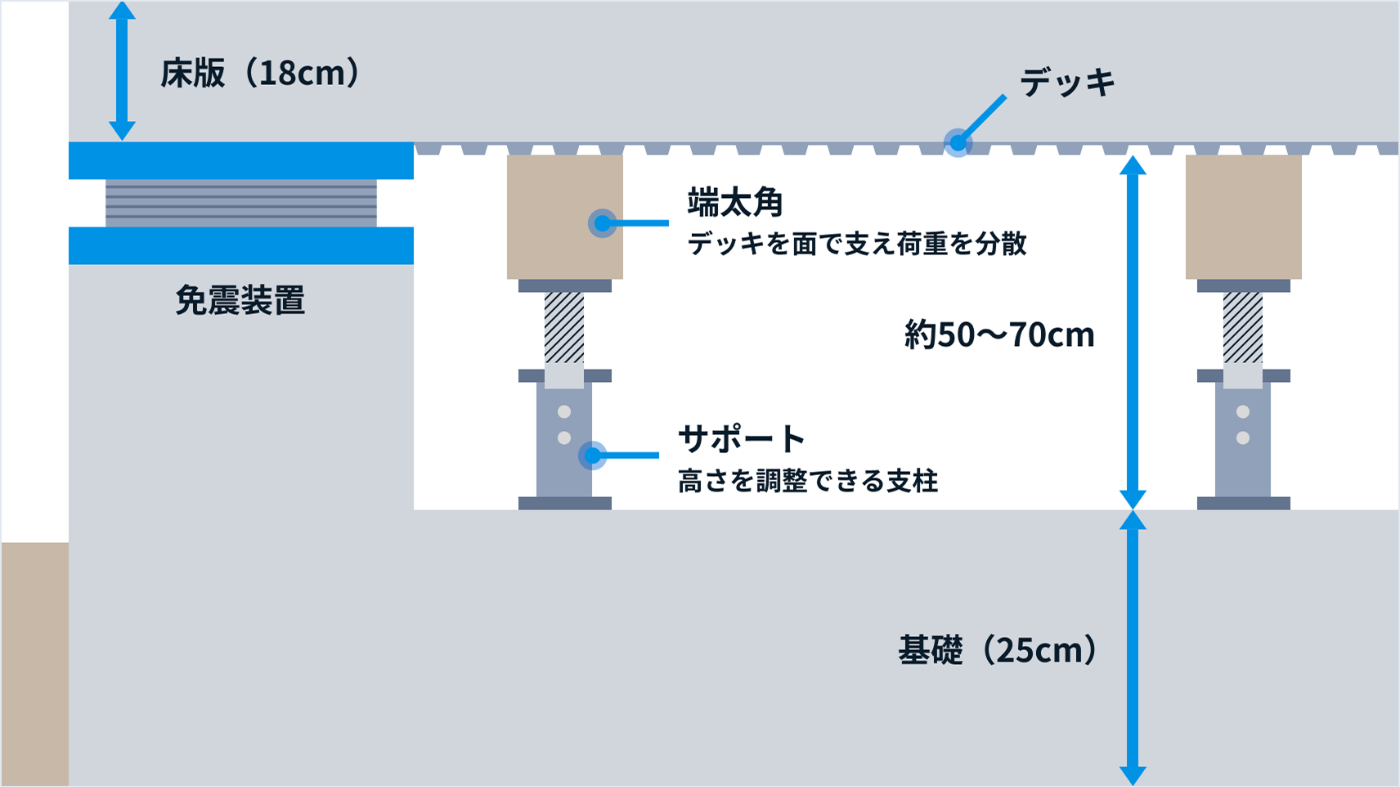

従来の施工方法

本施工方法

特長

• 5〜15cm程度のすき間で床版施工が可能

• 免震層かさ上げ用の柱施工が不要

• 玄関アプローチなどのディテールを簡素化

• 施工期間の短縮

• 工事費の削減

• 限られた敷地でも設計の自由度を確保

• 通常の確認申請で建築可能（免震構造評定不要）

特許・開発体制

建築基準法で定められた「18cm以上のRCスラブ（床板）」を、狭い場所でも安全かつ確実に打設するために開発されました。
※商標登録 第4808368号「エアー・サポート工法」

本工法の開発および特許申請は下記委員会メンバーで構成されております。

検証・実験

実証実験

性能確認実験

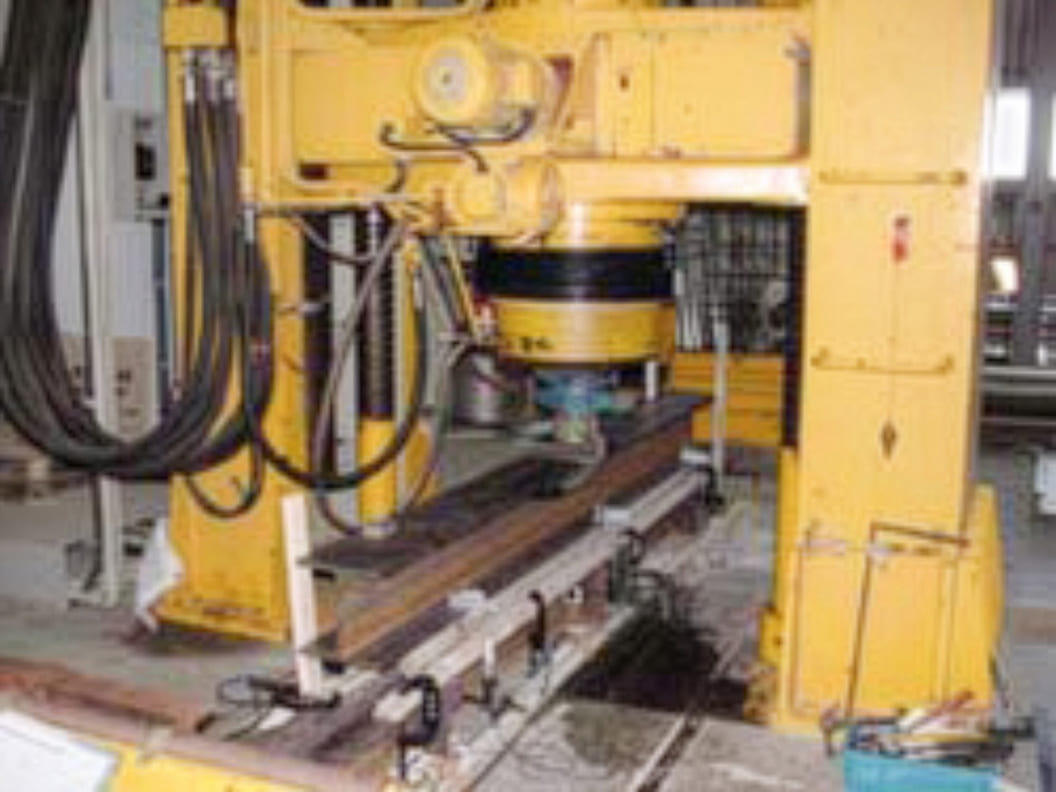

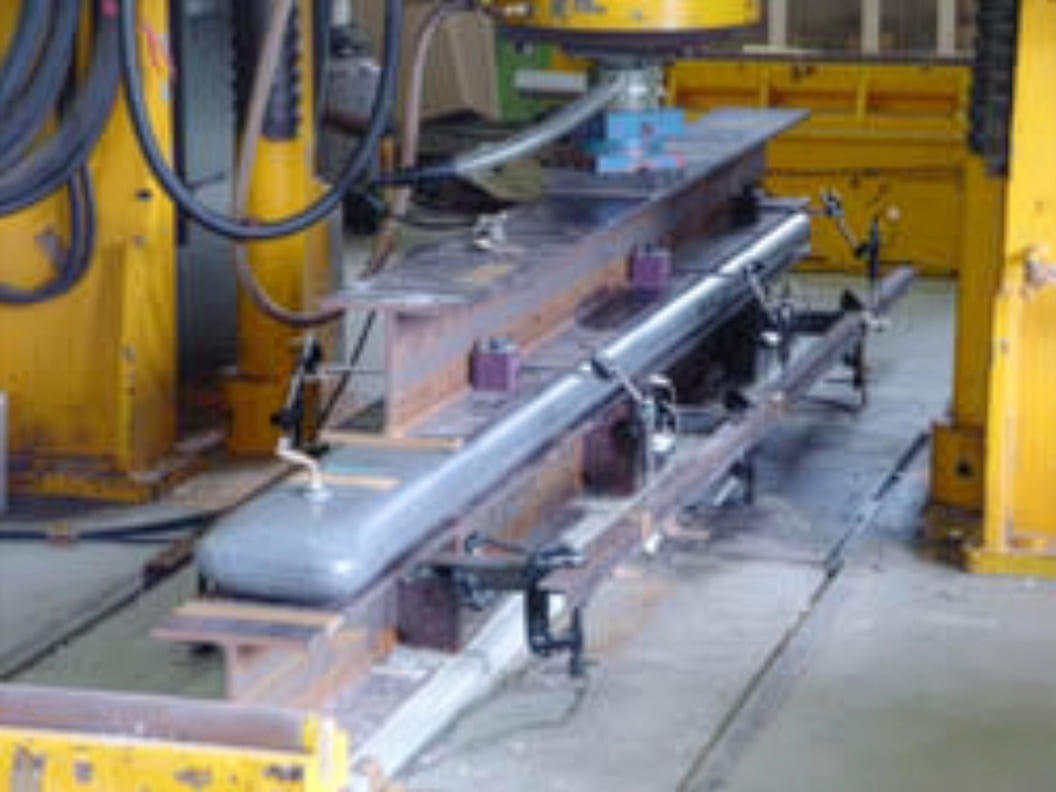

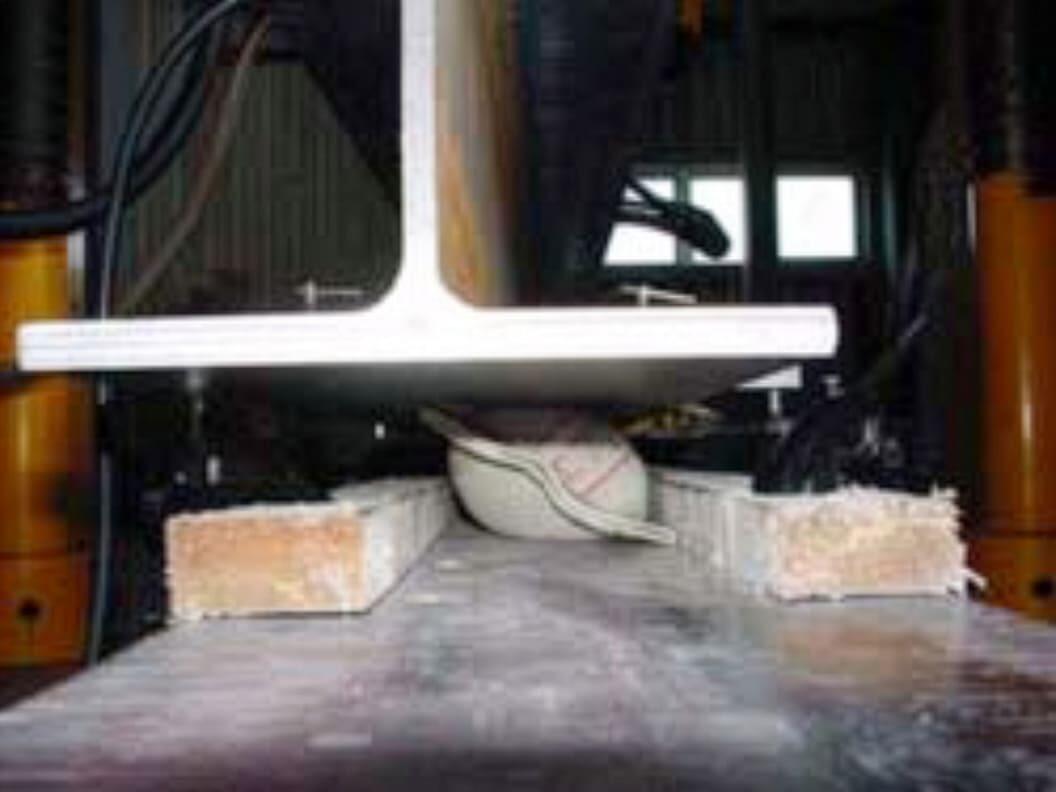

支保工として用いるエアフェンス・エアーウォールが床版コンクリート打設の際に生じる荷重により、変形もしくは損傷がないか確認するため、荷重と撓み量、空気圧を実験により確認しました。
(東京電機大学、日建経技術研究センターにて)

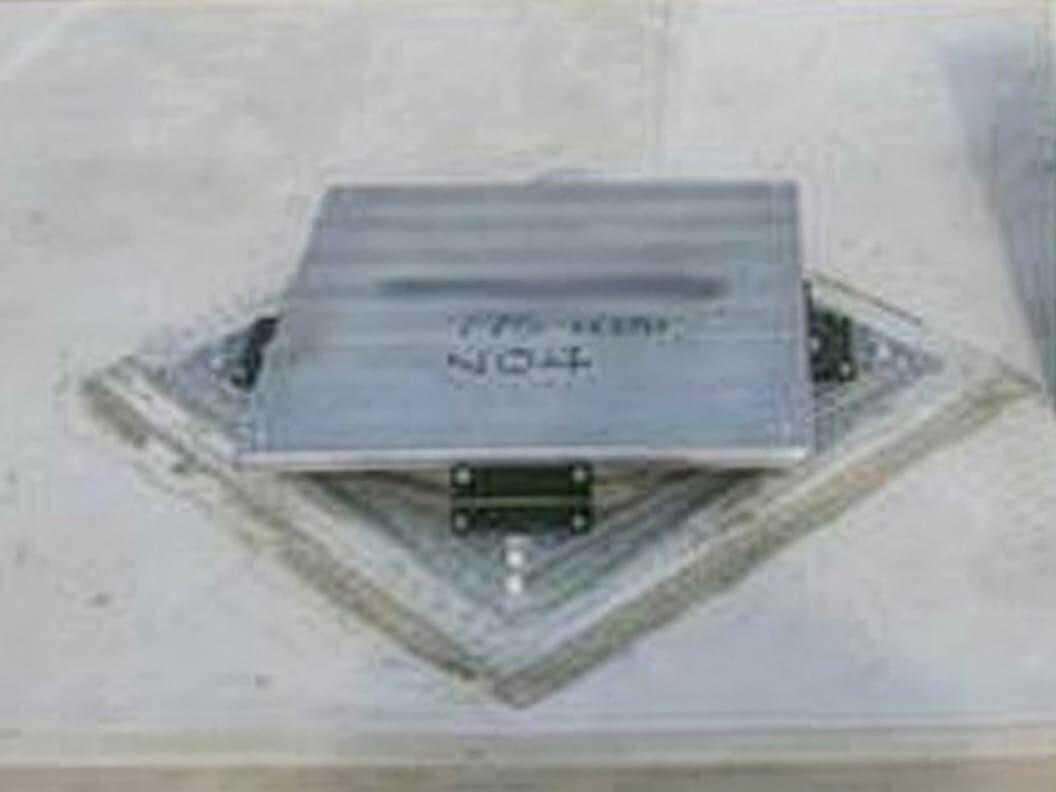

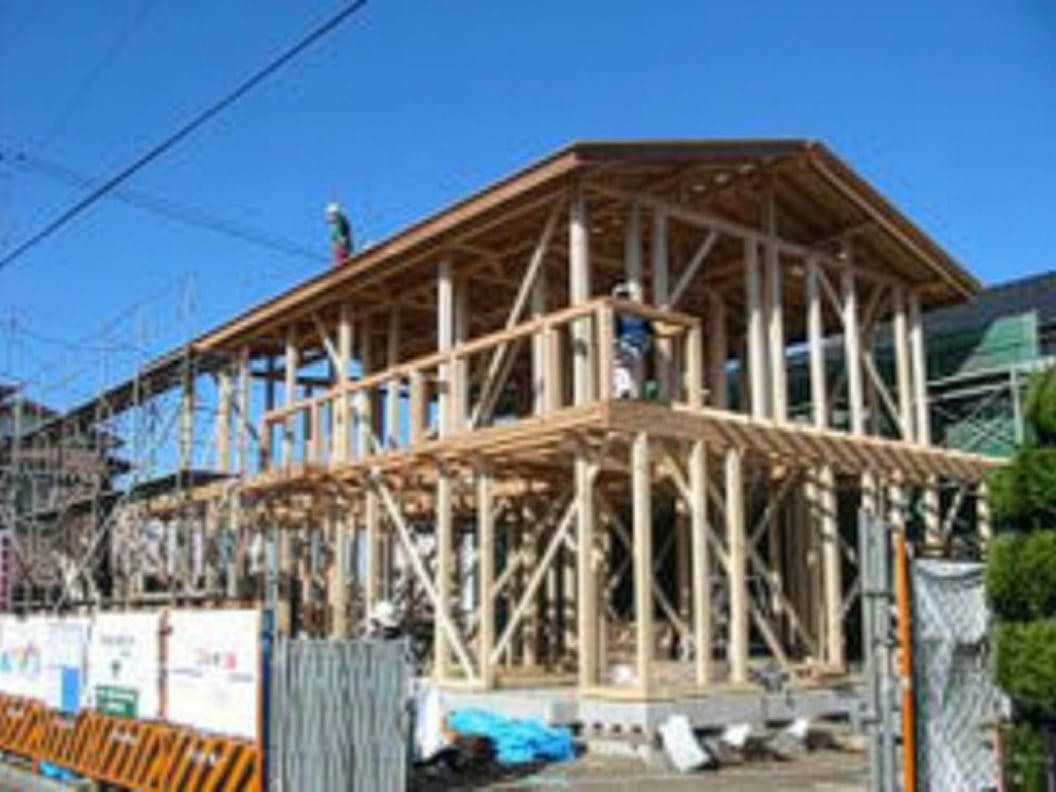

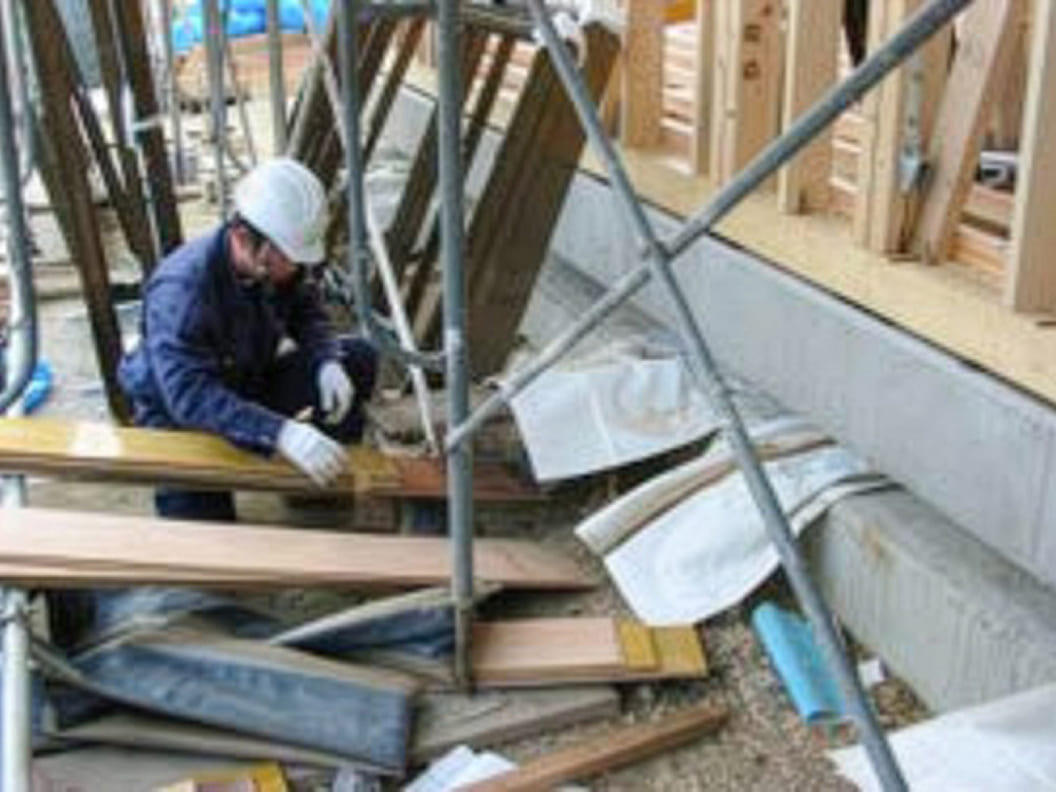

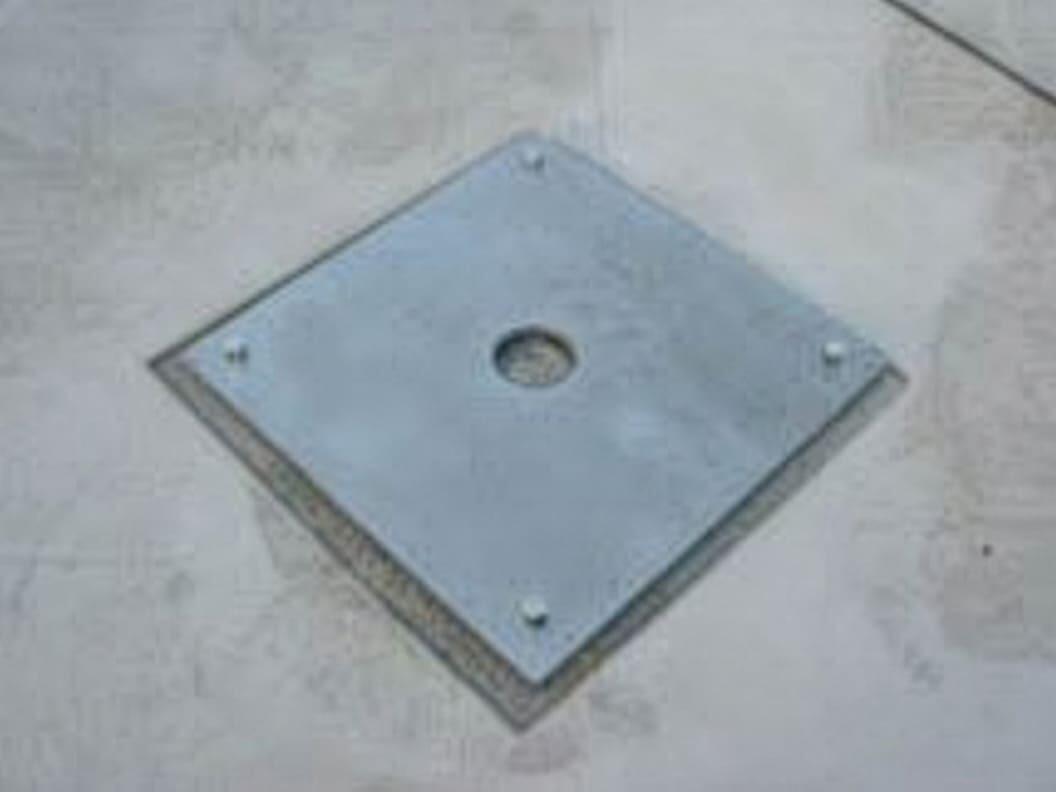

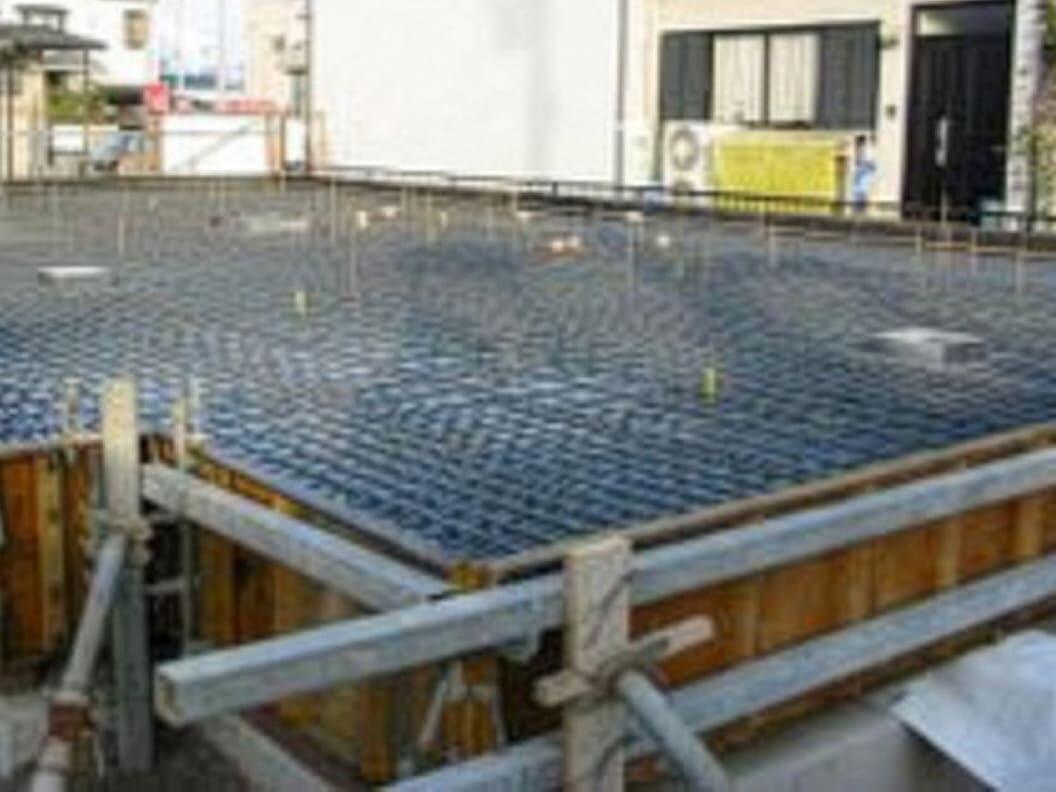

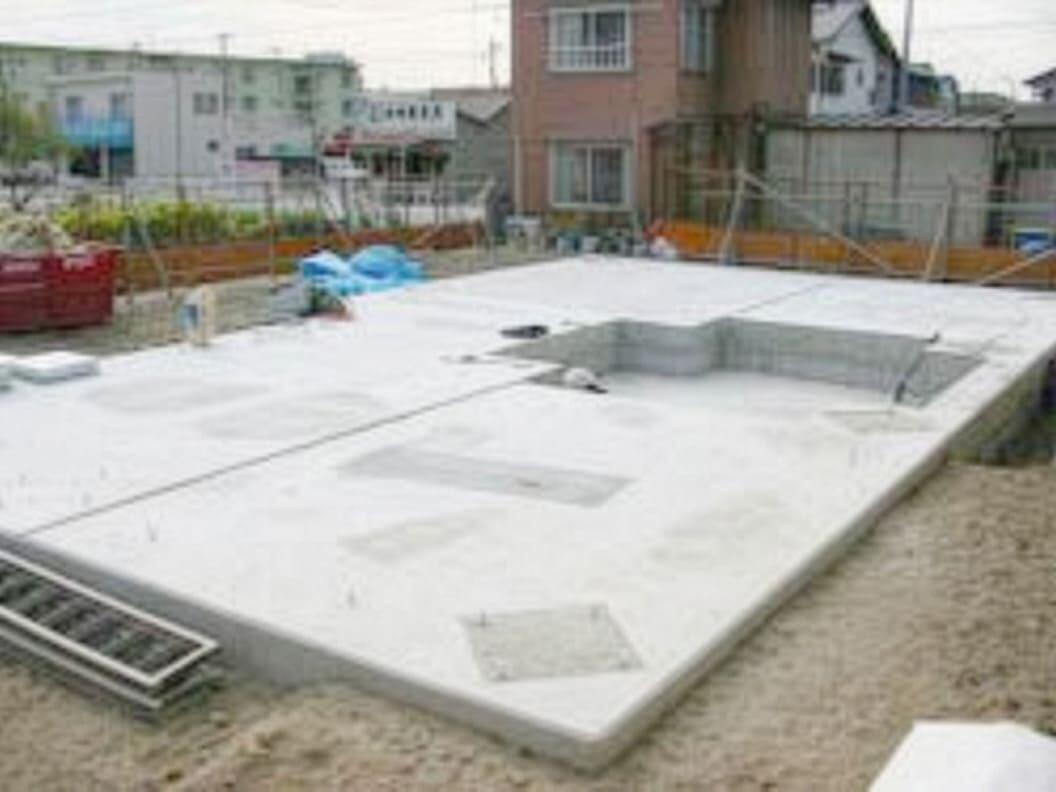

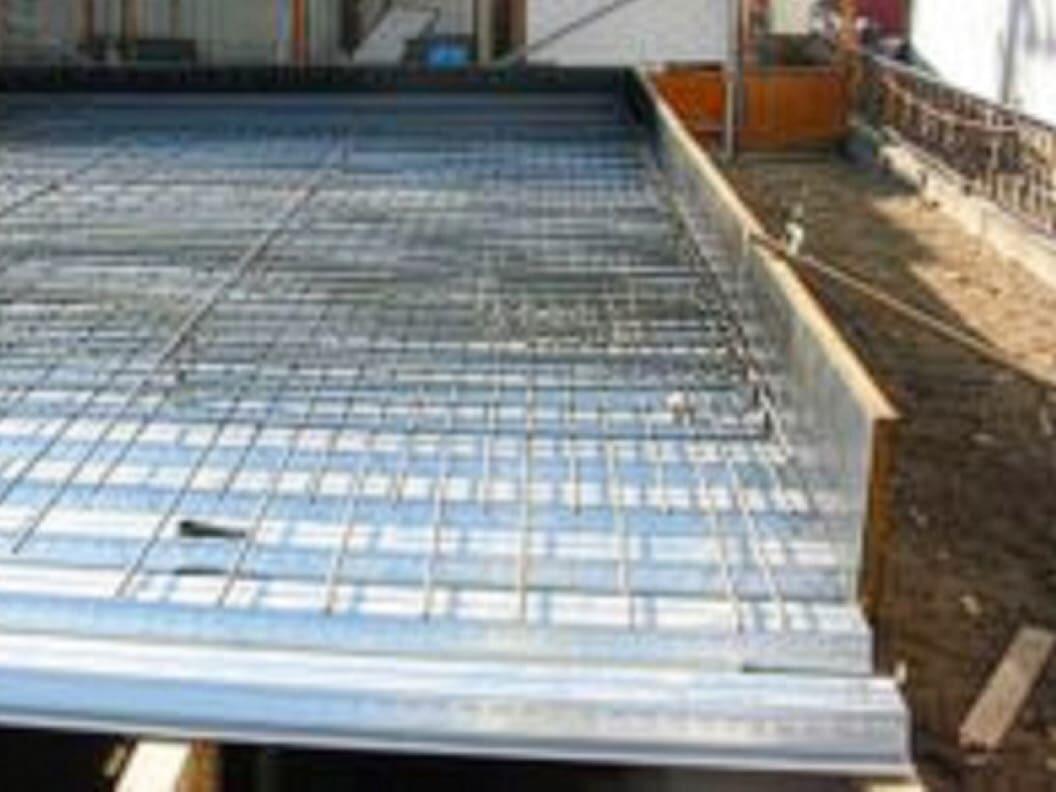

施工手順

用語の定義

独立行政法人建築研究所：免震住宅設計ガイドライン（案）より引用

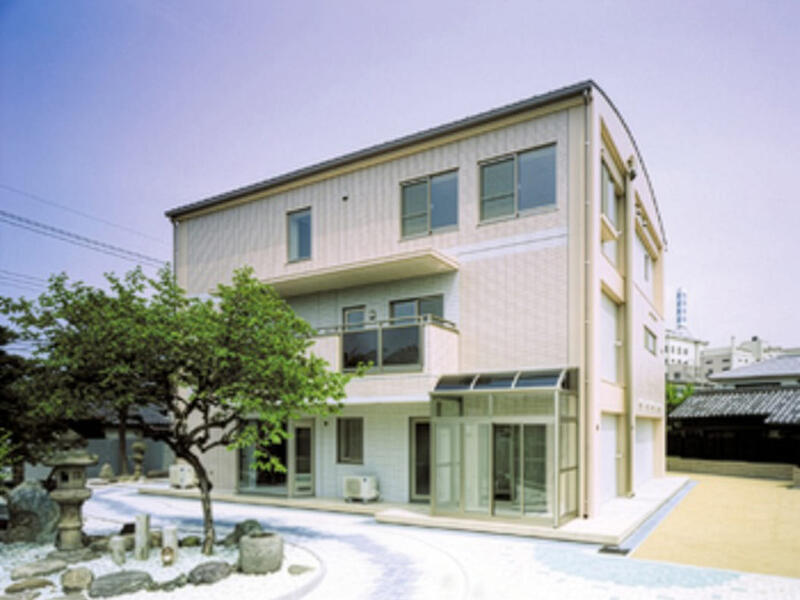

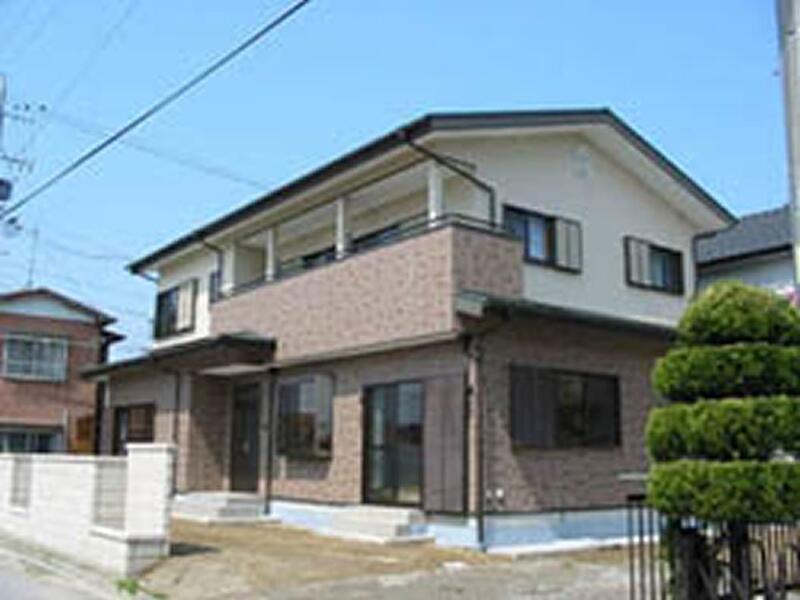

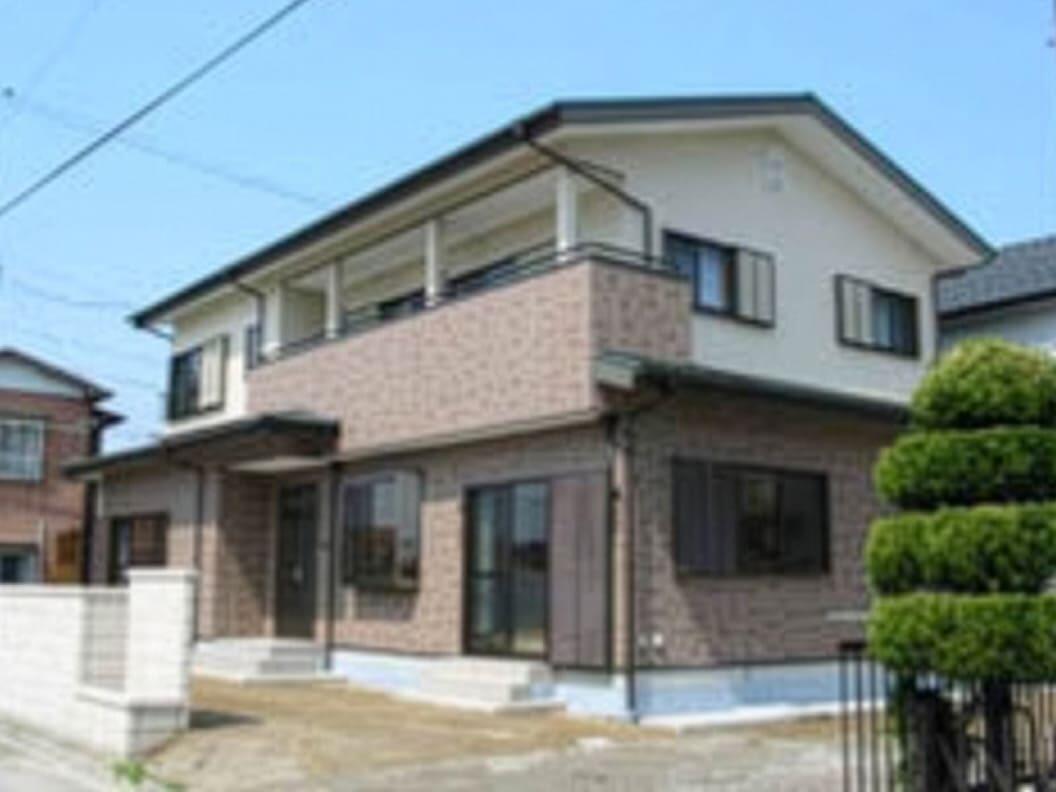

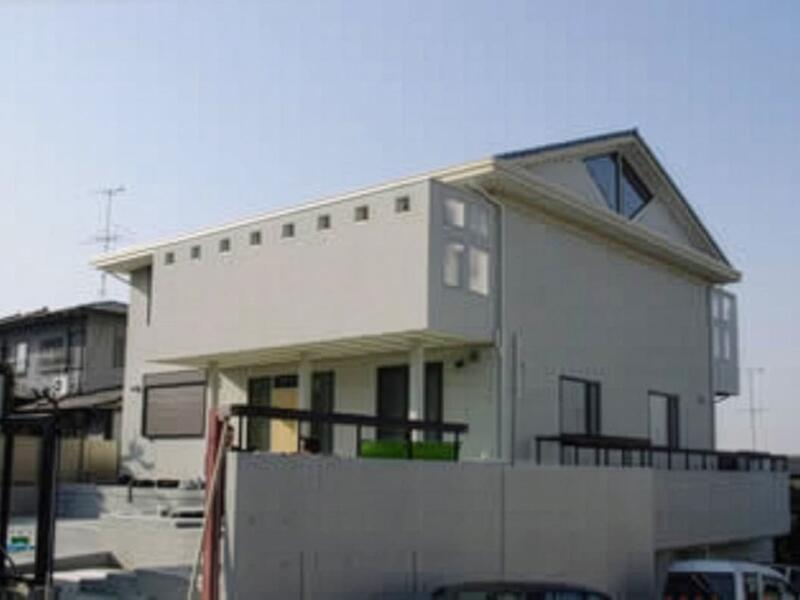

施工例
